PADS Classic (Standard/Plus)

Úvod

PADS (Personal Automated Design System) je program pro návrh desek plošných spojů od společnosti Mentor, A Siemens Business (původní firma Mentor Graphics).

PADS Classic je základní verzí původního programu PADS (PADS Standard/Standard Plus), který umožňuje kompletní návrh desek plošných spojů v cenové hladině pod 100 tisíc korun za trvalou licenci.
Zahrnuje editor schématu, návrh desky, autorouter, 3D zobrazení, analogovou simulaci, atd. Nemá omezení ve velikosti návrhu. Má návaznost na PADS Professional a další návrhové programy (EAGLE, Altium, OrCAD, Cadstar, …).

Externí funkce (high-speed design, signálová a napájecí integrita, EMC, termální analýzy, atd.) lze doplnit rozšířením na vyšší sestavu programu PADS Standard Plus. Pro analogové simulace lze také využít propojení s bezplatnou online analogovou simulací na stránkách SystemVision.

Více informací >

Sestavy

PADS Classic (dříve PADS Standard)

Je určený pro návrháře desek plošných spojů, kteří hledají osvědčený intuitivní nástroj v přijatelné cenové úrovni. Jeho výrazně snížená cena je důsledkem uvedení nového programu PADS Professional pro komplexní návrh desek.

Kreslení schémat

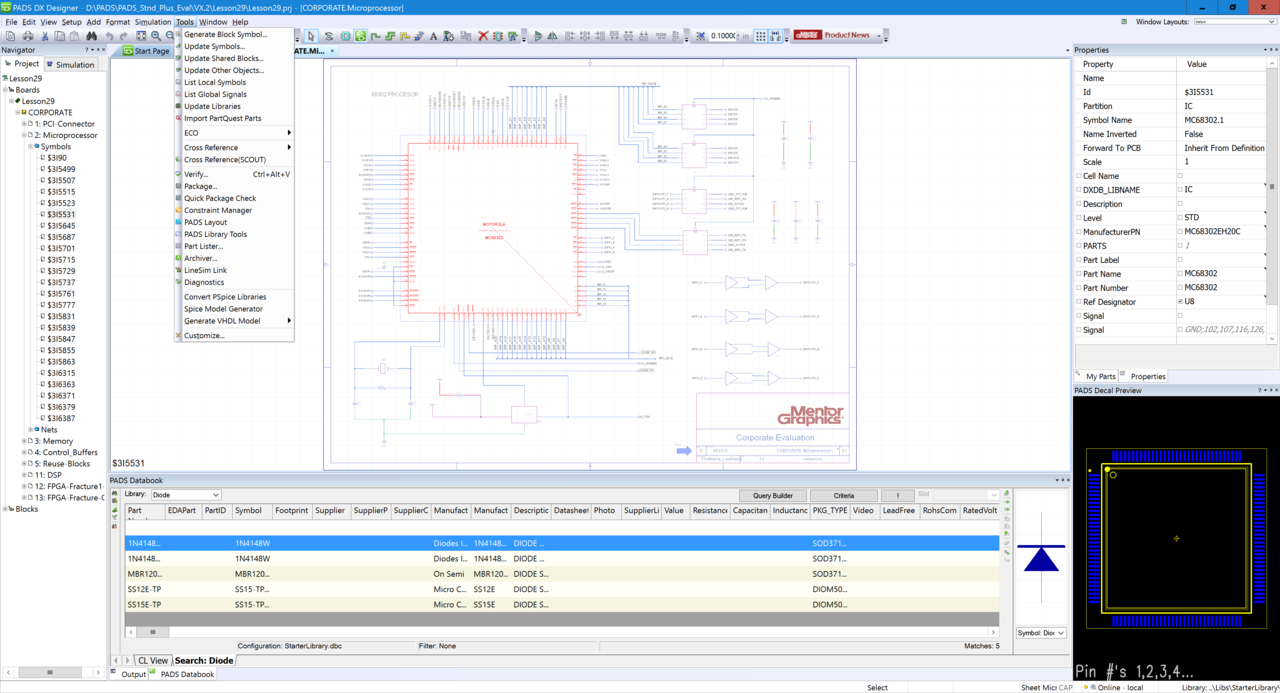

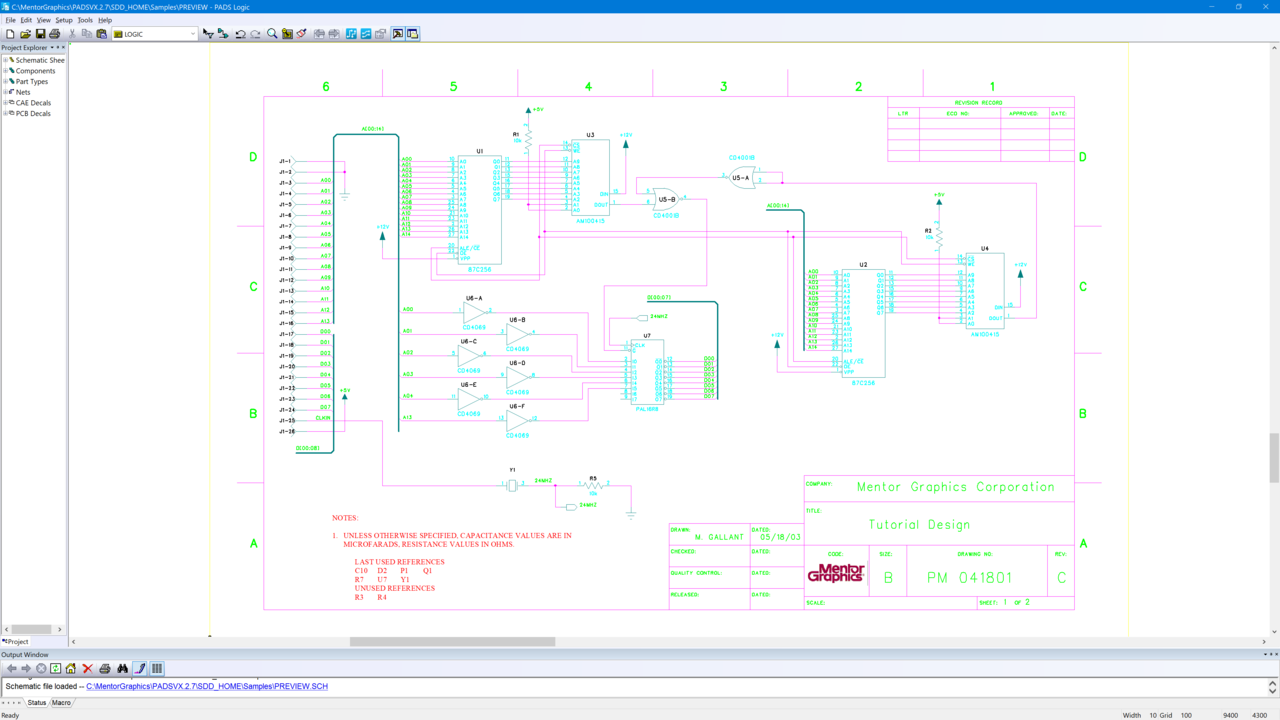

Program PADS Classic zahrnuje dva schématické editory s rozdílnými možnostmi práce. PADS Logic je původní, jednoduchý a intuitivní schématický editor vhodný pro rychlou a občasnou práci. PADS Designer je moderní editor schematického zapojení, který je používán i pro další programy společnosti Mentor (PADS Professional, Xpedition). Uživatel si může vybrat, který editor použije s ohledem na potřeby jeho práce.

Hlavní znaky editorů schémat:

• Definování pravidel pro návrh desky: PADS Logic -  pro celou desku a jednotlivé sítě spojů (nets), PADS Designer - Constraint Manager (CES) pro precizní definování podrobných pravidel.
• Crossprobing - obousměrná provázanost schématu s návrhem desky plošných spojů, která umožňuje vyhledávání součástek a spojů a přenos změn ze schématu do návrhu desky.
• Kreslení schémat s hierarchickou strukturou.
• PDF výstup s podporou odkazů mezi symboly a navazujícími spoji.
• Import schémat z programů Eagle, Altium, OrCAD a Cadstar.

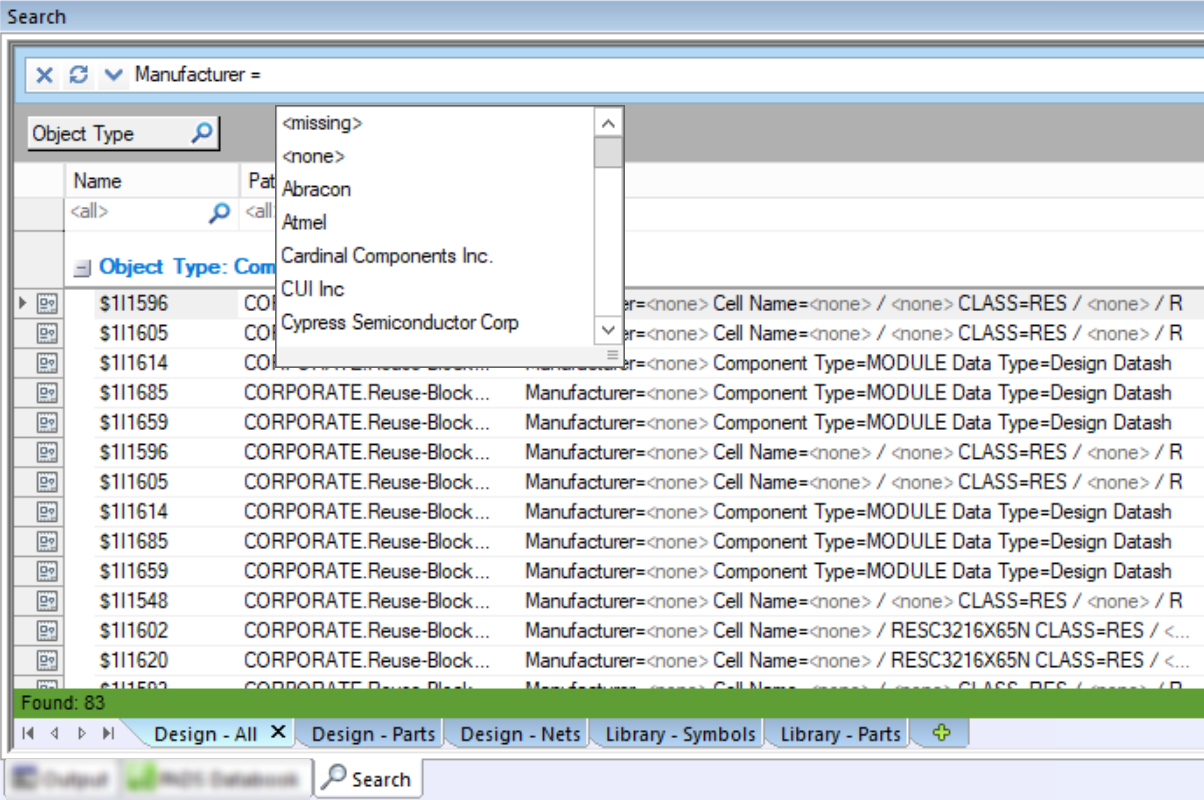

• Výběr součástek podle atributů a možnost připojení externí databáze (pouze PADS Designer).

Návrh desky

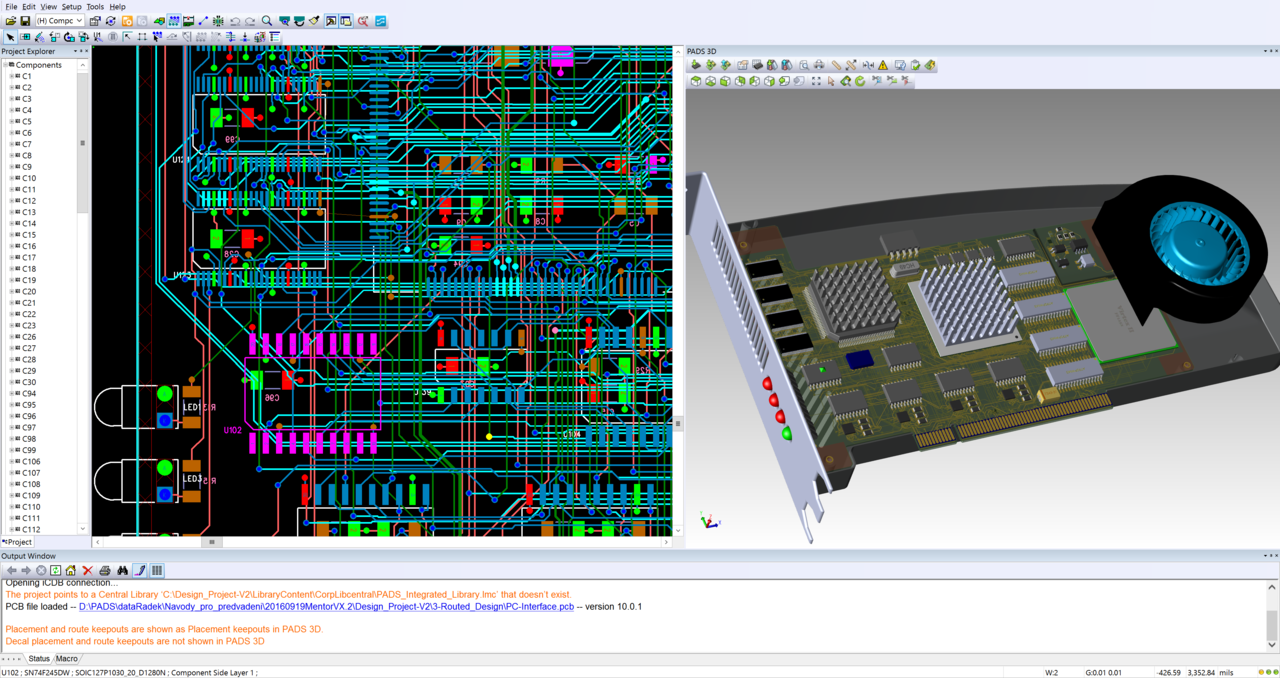

Zahrnuje funkce a možnosti pro kompletní návrh desky:

• Funkce pro založení desky (obrys desky, nastavení vrstev a návrhových pravidel, definování zakázaných ploch pro součástky, spoje, otvory, atd.). Online DRC nedovolí porušení nastavených návrhových pravidel.
• Automatické načtení součástek do desky ze schematického zapojení.
• Interaktivní a automatické rozmisťování součástek.
• Propojení součástek položením plošných spojů (interaktivní, auto-interaktivní a automatické).
• Návrh pevných a rozlitých měděných ploch s dynamickou úpravou změn.
• Využití via otvorů pro stínění.
• Pokládání testovacích plošek.
• Archivování projektů včetně porovnání, vytváření verzí/záloh projektu.
• "Redlining" pro vytvoření poznámek a zvýraznění míst na desce při posuzování.
• Výstupy pro výrobu desky (Gerber, ODB++, IPC-356, Excellon vrtačka).
• Import/export desky DXF, IDF a IDX pro návaznost na MCAD programy, PDF (pouze export), import/export modelů pouzder součástek v STEP formátu.

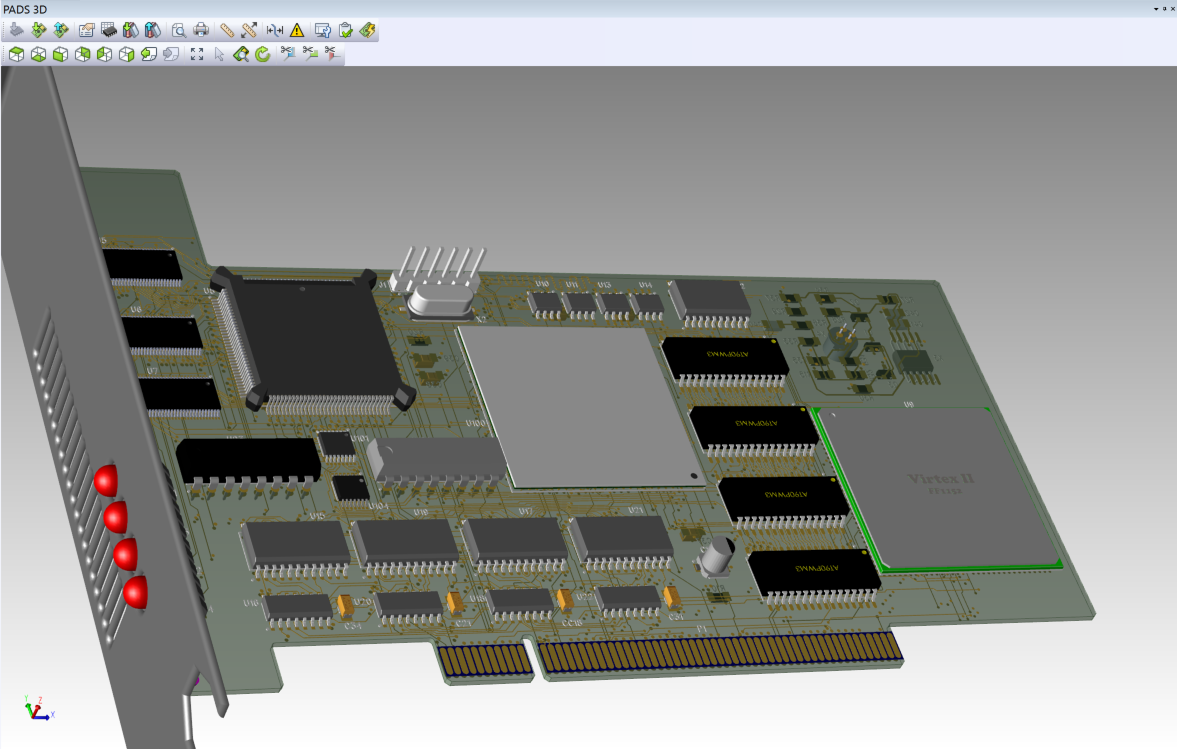

• 3D zobrazení desky a součástek.

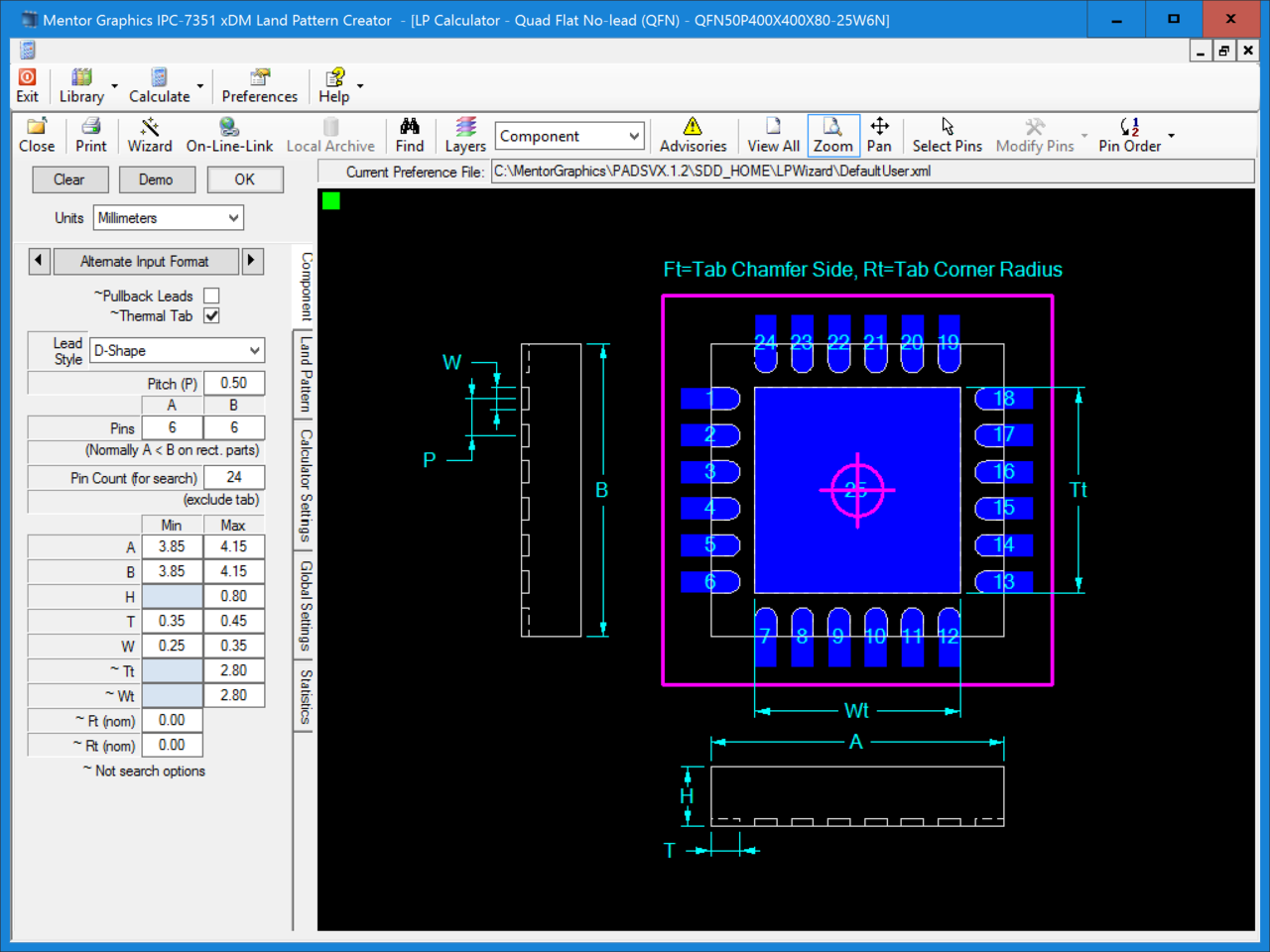

• Modul pro snadné a správné vytvoření pouzder součástek do knihovny podle IPC-7351.
• Import desek z programů Eagle, OrCAD, Altium, Cadstar.

Knihovna součástek zahrnuje několik set tisíc součástek, další potřebné je možné stahovat z webové stránky partQuest nebo UltraLibrarian. Program je vybaven pro vytvoření pouzdra součástek (footprint, land pattern) podle standardu IPC-7351.

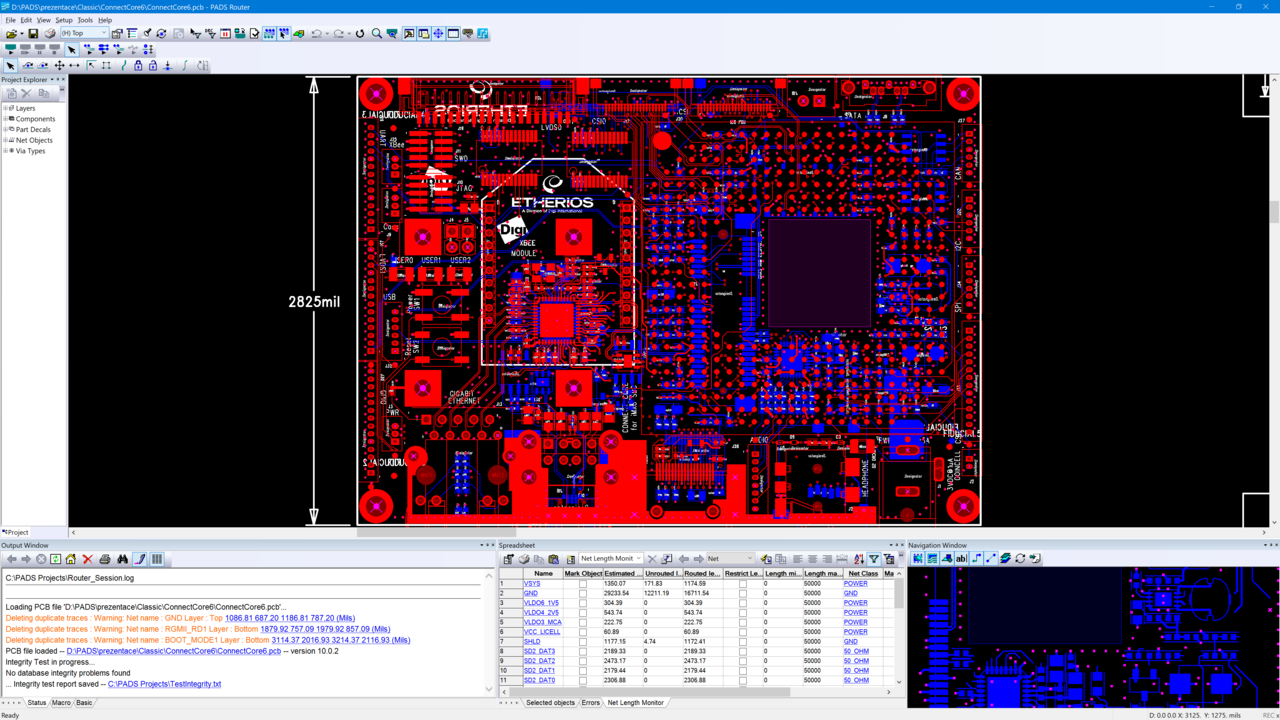

Routování plošných spojů je silnou stránkou programu PADS, protože zahrnuje více typů routeru i možností jejich použití:

• Interaktivní router pro manuální tažení spojů.
• Auto-interaktivní router pro manuální směrování taženého spoje s automatickým vyhledáváním volného místa a odsouváním překážek do stran (push/shove router).
• Router pro položení krátkých spojů mezi sousedními vývody jedním kliknutím.
• Bus router pro položení plošných spojů sběrnice.
• Autorouter na jednotlivé spoje / vybrané součástky nebo sítě spojů / vybranou část desky / celou desku, přičemž lze nastavit pořadí (preference) routování jednotlivých spojů.

Tento program lze rozšířit o další funkce a simulační nástroje přechodem na PADS Standard Plus (viz níže).

PADS Standard Plus

Tato sestava představuje rozšíření programu PADS Classic (Standard) o simulační nástroje a další funkce pro návrh desky:

• Analogová simulace, termální analýzy desky, analýza signálové integrity.
• High-Speed návrh desky (definování a routování diferenciálních párů, routování na potřebnou délku, atd.).

Další informace najdete na webu výrobce, případně nás kontaktujte.

Podívejte se níže na články, které popisuje specifické možnosti programu PADS.

Ukázky

Kanál PADS na YouTube:

Články

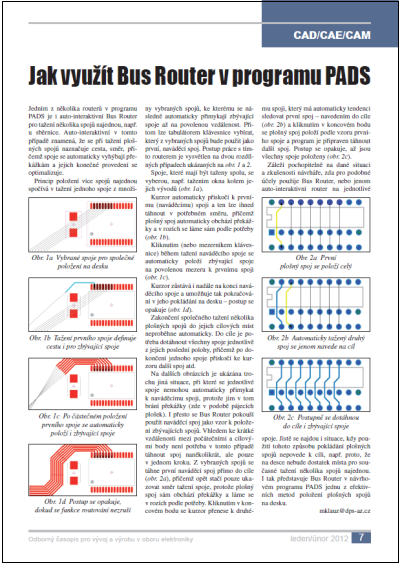

• Jak využít Bus Router v programu PADS
• Sekvenční rozmisťování součástek na desce v programu PADS
• Design Reuse v návrhu desky v programu PADS
• Virtuální pin při návrhu DPS v programu PADS
• Vložení plovoucích via otvorů v programu PADS
• Jak si usnadnit práci v programu PADS
• Zajímavé možnosti definování pravidel návrhu DPS v programu PADS
• Funkční simulace obvodu v programu Hyperlynx Analog
• Teplotní analýzy navržené desky v HyperLynx Thermal
• Prohlížeč pouzder LP Viewer
• Velká knihovna součástek nebo pouzder?
• Vytvoření mikrovlnných obvodů v programu RF-Kit
• PADS Professional – nový systém pro návrh komplexních desek

Aktuální verze

VX.2.7

Největší změnou v nové verzi je změna přístupu k součástkám ze stránky partQuest. Tento online zdroj knihovních prvků lze využívat mnohem jednodušeji. V Designeru, Layoutu i Routeru je nyní v menu možnost automaticky importovat do knihoven prvky stažené ze stránky partQuestu.

Menšími úpravami Designeru jsou nástroje pro správu otevřených karet schématu a sjednocení obecných zkratek s běžně používanou konvencí (pro vyjímání, kopírování, označování). Při tvorbě PDF program upozorňuje na přepisování již existujícího souboru a jeho přepsání. Konečně byl do kontextového menu přidán příkaz Pop pro hierarchické bloky. Detail je oddělení tlačítka pro zobrazení mřížky a přichytávání myši k mřížce.

Výstupy z Designeru do CCE souborů zohledňují vlastnost Forward to PCB, tedy pokud součástka není na desce nebude ani v exportu pro simulační nástroje. PDF výstup podporuje všechny druhy čar Designeru.

Přibyla nová kontrola ve Verify Design v části Fabrication (výroba). Kontrolovat nyní lze potisk na plochách padů.

Nové také lze zachovat nepřipojené pady na jakýchkoliv vrstvách s rozlitou mědí. V minulosti byly tyto automaticky odstraňovány.

Více o verzích >

Technická podpora

Servis, podpora (maintenance) je zajištěna tzv. údržbou, která je platná na 1 rok od nákupu programu. V jejím rámci uživatel automaticky obdrží:

• nově vydané verze
• telefonickou, emailovou i „webinářovou“ (TeamViewer) technickou podporu (v českém jazyce, dostupnou s minimálním časovým prodlením)
• účast na seminářích pro uživatele
• servis s licencemi
• zvýhodněné ceny školení
• možnost ovlivňovat vývoj software (nejenom prostřednictvím stránky obsahující uživatelské nápady na vylepšení)
• možnost účastnit se testování programů ve verzi beta před oficiálním vydáním

Na první rok je poplatek povinný. Pro další roky již povinný není, ale v případě pozdějšího obnovení se částka zvyšuje. Bez údržby stále můžete využívat program v poslední verzi vydané před vypršením údržby a opravy chyb pro vám dostupnou verzi.


Prospekty

Ke stažení

Ceník

Ceny sestav začínají na 95 000 Kč za PADS Classic, sestavu je možné rozšířit o další funkce a simulace nebo upgradovat na sestavu PADS Professional.
