PCSCHEMATIC

Úvod

PCSCHEMATIC je CAD/CAE program od stejnojmenné firmy pro zhotovení elektro dokumentace různého druhu. Přesto, že vizuální stránka programu je poměrně jednoduchá, jedná se ve skutečnosti o velmi výkonný program, který pokrývá svými možnostmi široké spektrum požadavků na projektování a tvorbu dokumentace v oboru automatizace, zabezpečovací a požární techniky, měření a regulace, elektroinstalace atd. Program je přitom jednoduchý na ovládání a většina uživatelů se s tímto programem rychle seznámí bez potřeby několikadenního školení.

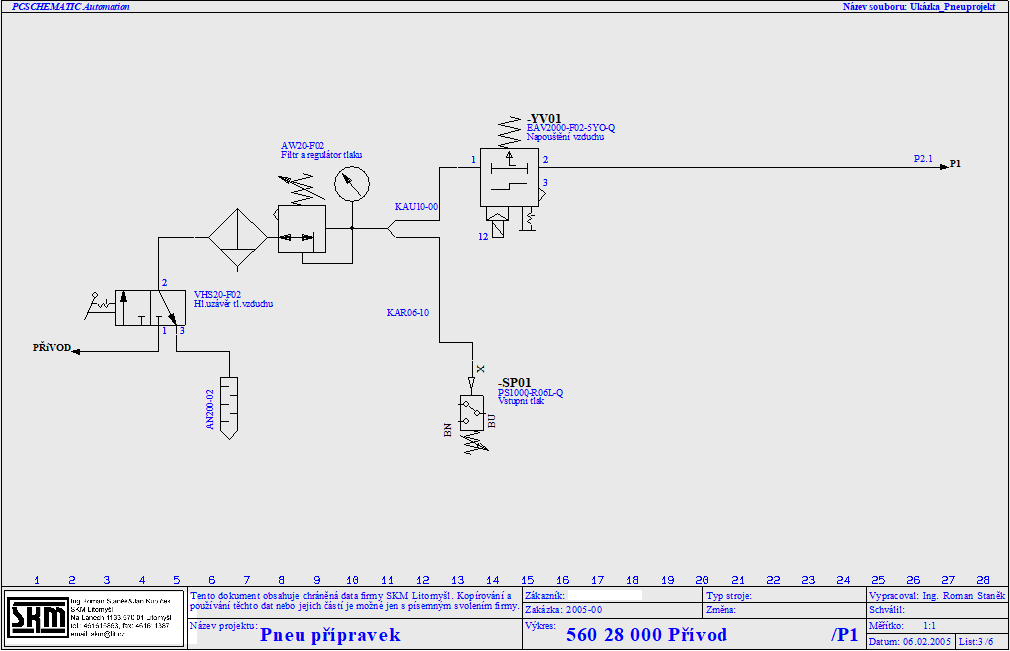

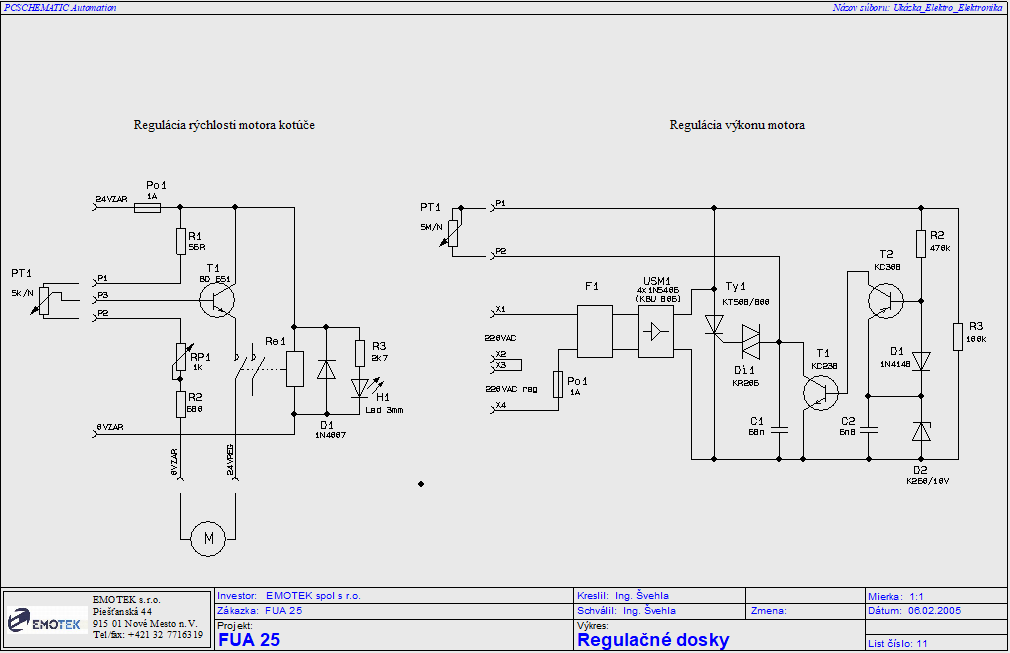

Díky analogii s elektrotechnikou je tento program vhodný i pro zpracování dokumentace pro elektroniku, pneumatiku a hydrauliku.

Program je databázově a projektově orientovaný, to znamená, že používá databázi konkrétních prvků (přístrojů) a pracuje s projektem, který může zahrnovat neomezený počet stránek kompletní dokumentace v jednom souboru dat. Podrobnější informace o programu najdete ZDE.

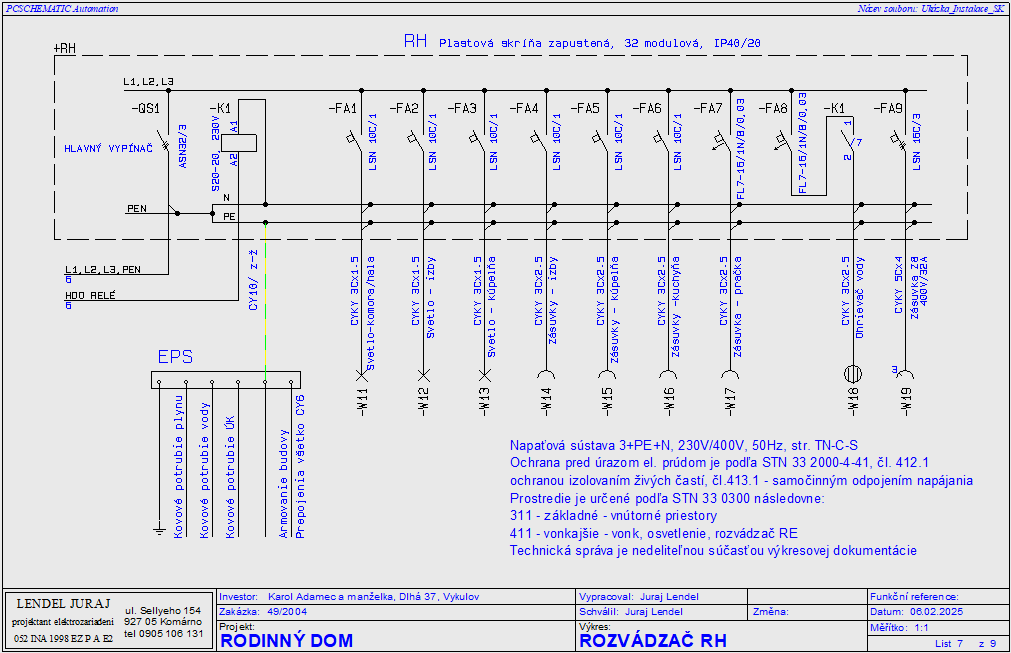

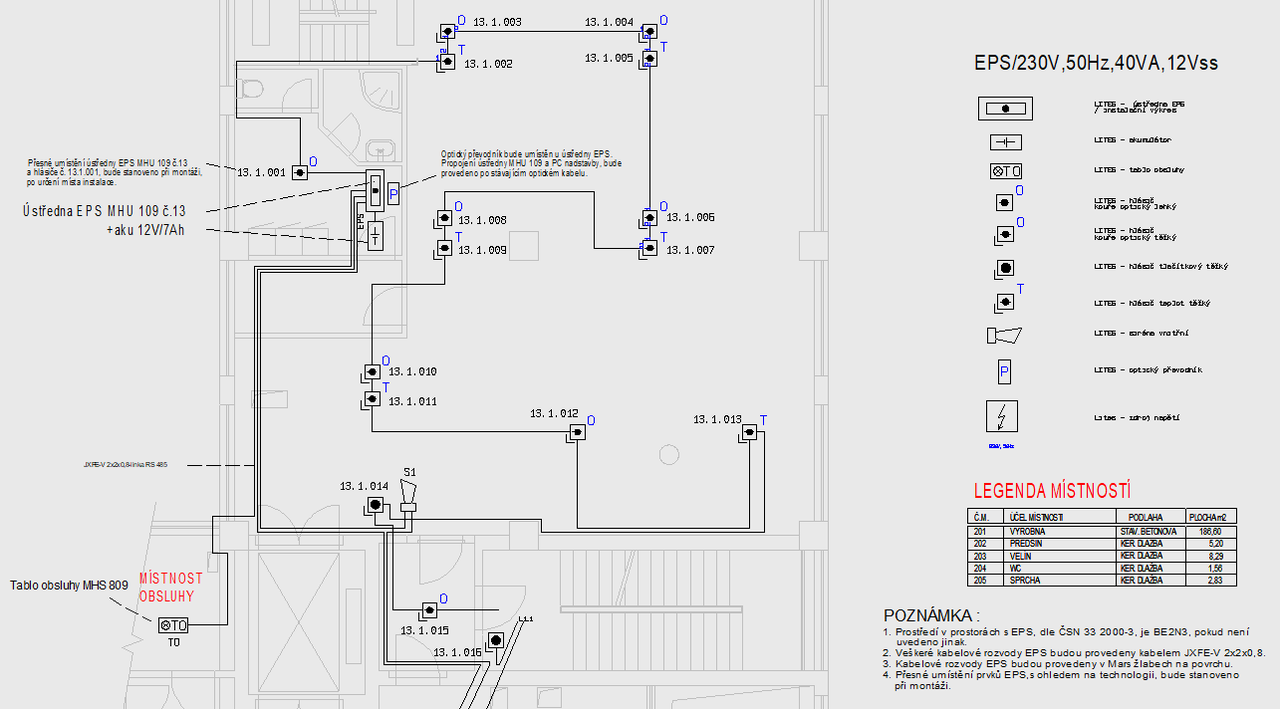

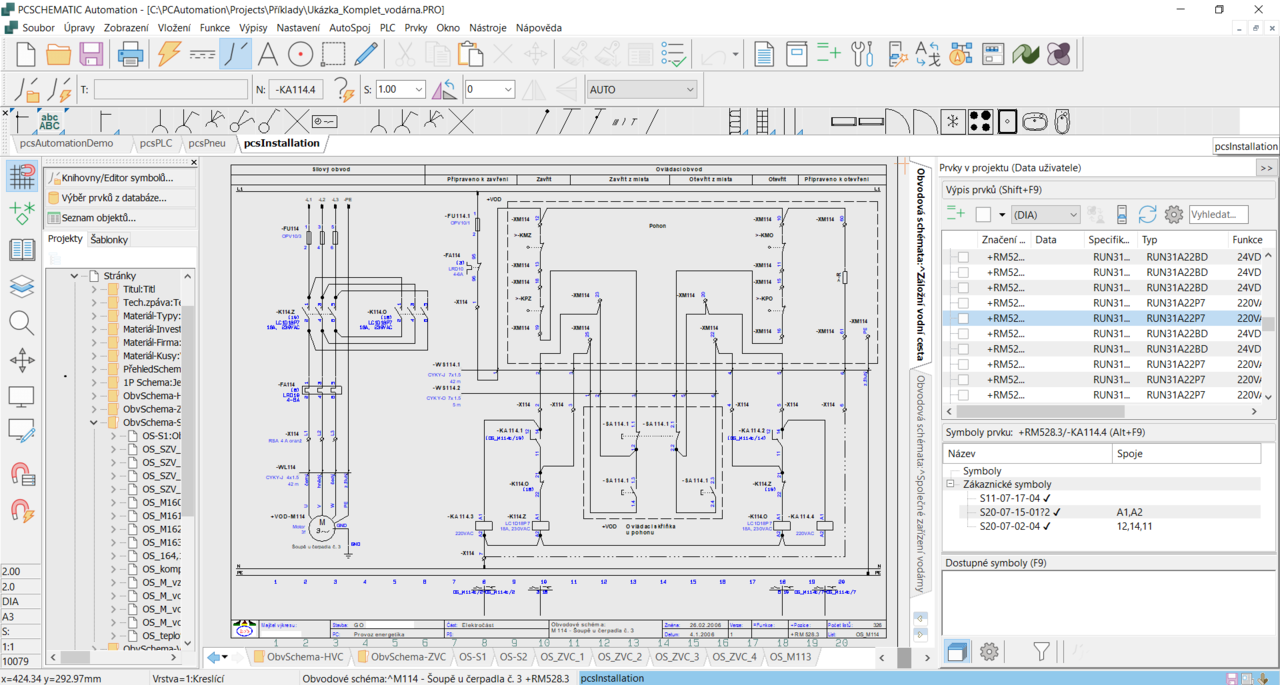

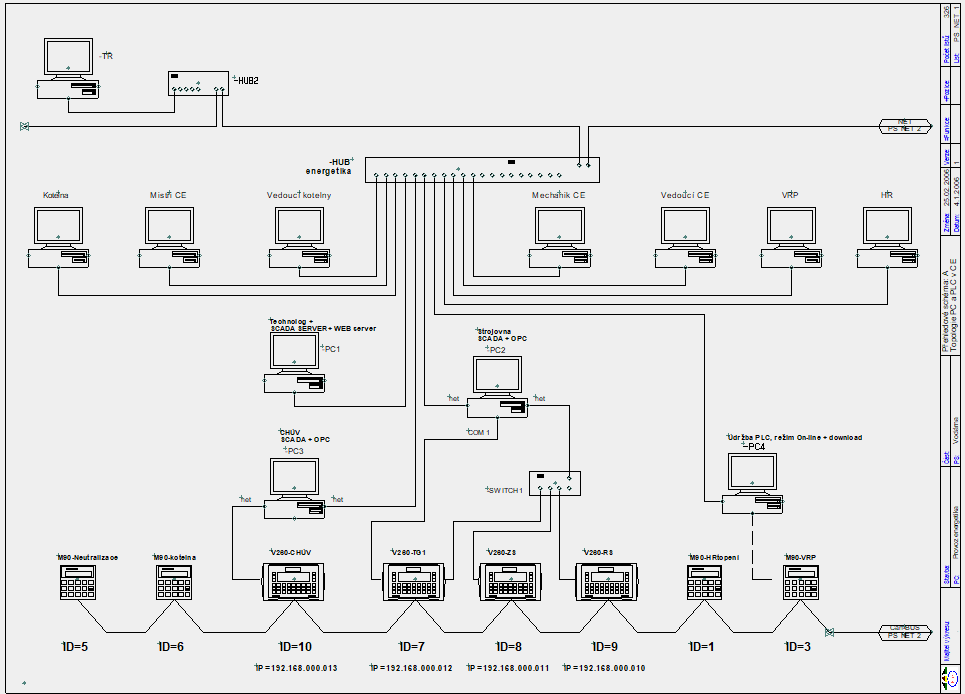

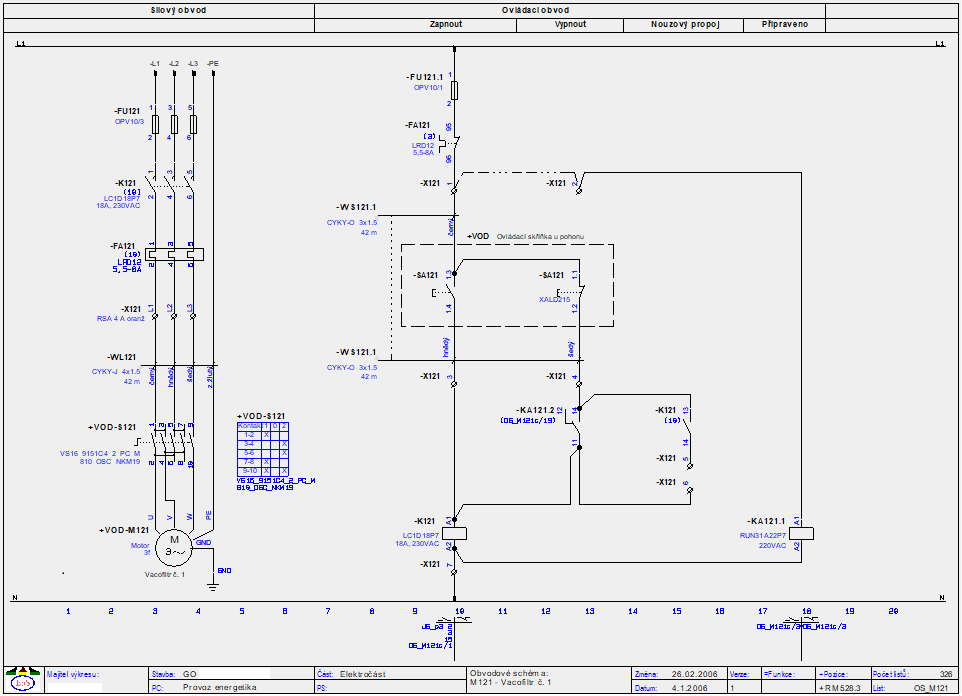

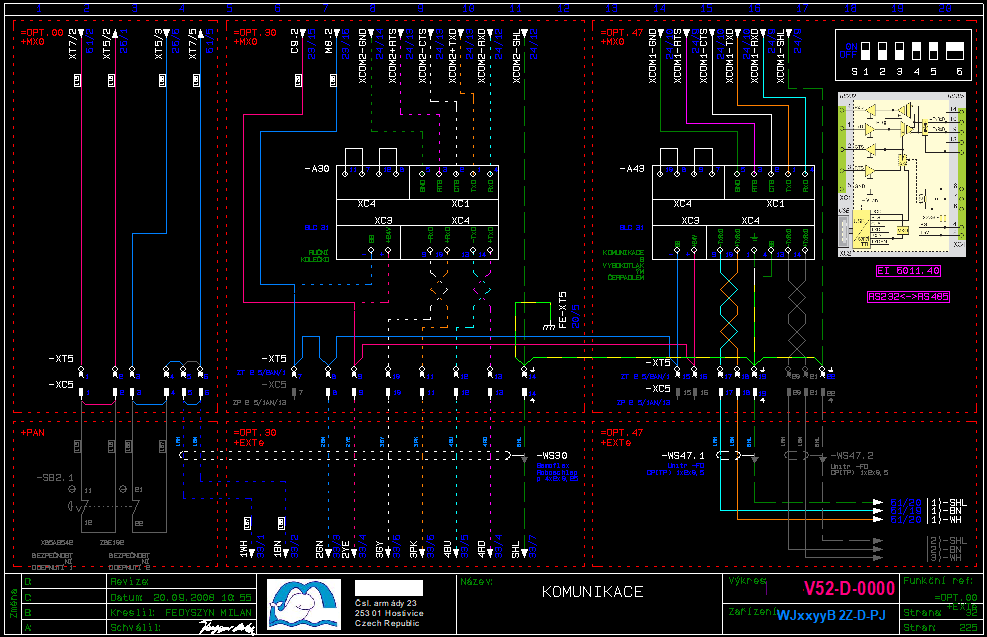

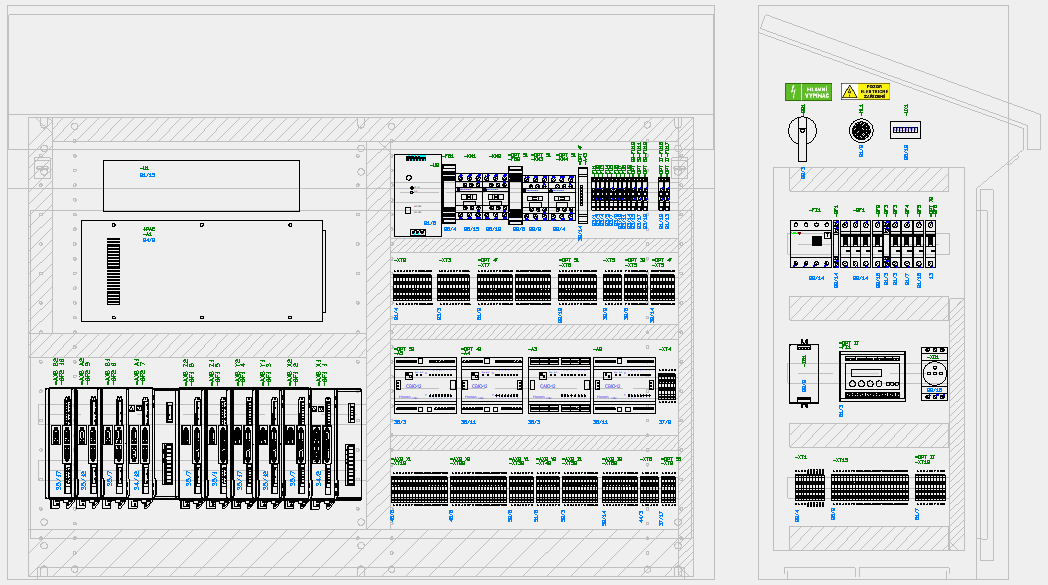

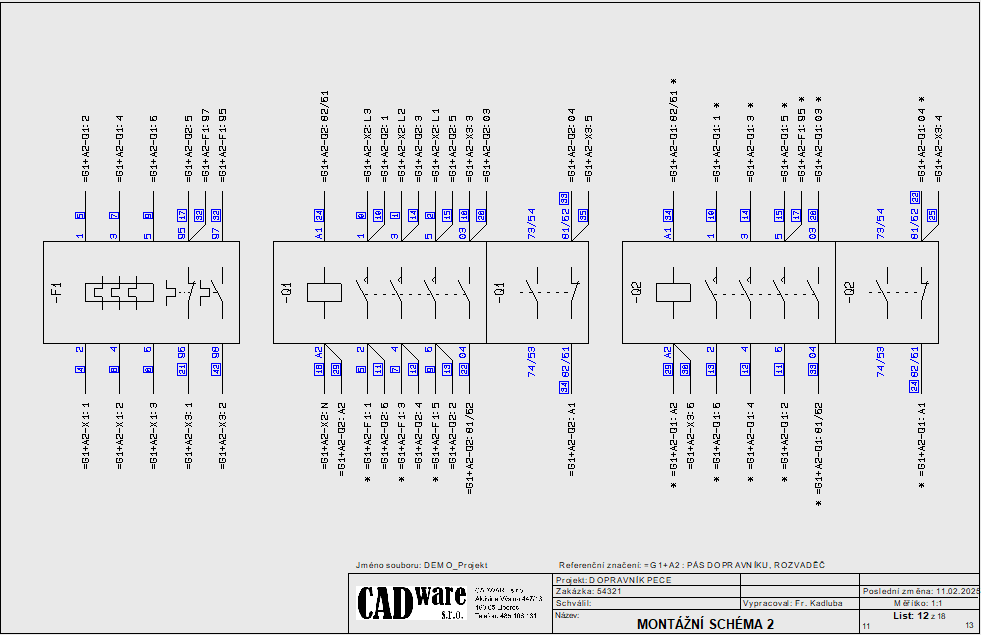

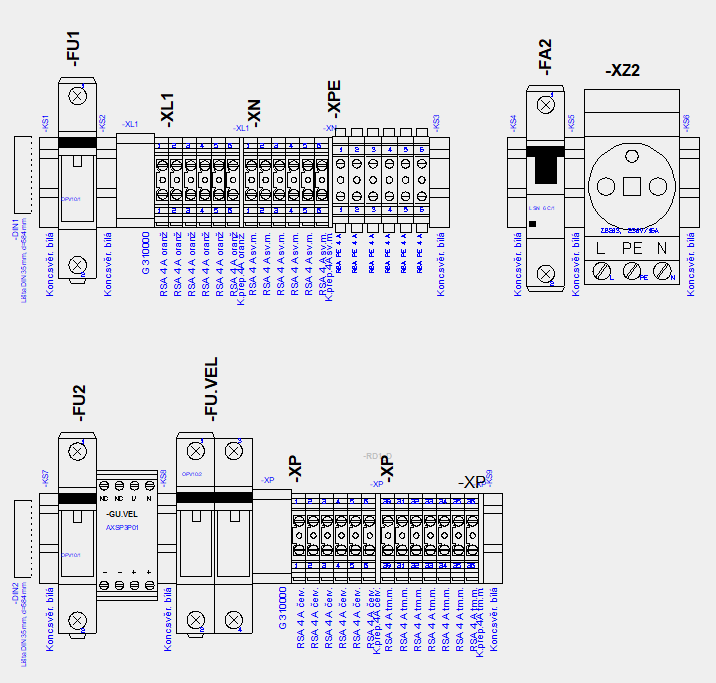

Ukázky

Video ukázky

Videa zachycující názorné ukázky práce s programem, najdete na serveru Youtube.

Sestavy

Všechny sestavy jsou funkčně shodné, ale liší se velikostí projektu, který je možné v dané sestavě vytvořit a typem omezení. K dispozici jsou následující sestavy:

• Sestavy s omezeným počtem symbolů v projektu
  Projekt může obsahovat jen omezený počet symbolů / připojovacích bodů (svorky se nepočítají).
  Počet stránek (výkresů) v projektu není omezen.
• Sestavy s omezeným počtem stránek (výkresů) v projektu
  Projekt může obsahovat jen omezený počet schematických a mechanických stránek (výkresů), stránky s výpisy se nepočítají.
  Počet symbolů / připojovacích bodů v projektu není omezen.
• Neomezené sestavy
  Projekt není nijak omezen.
• Další sestavy

Přechod z nižší sestavy na vyšší (upgrade) se provede pouze změnou licence (program není třeba znovu instalovat). Upgrade je možné provést pouze u sestav s platnou údržbou, cena upgrade pak odpovídá rozdílu cen jednotlivých sestav.

Sestavy s omezeným počtem symbolů:

PCSCHEMATIC 150 (Mini)
Plně funkční sestava omezená na maximálně 150 symbolů a 750 připojovacích bodů.

PCSCHEMATIC 300
Plně funkční sestava omezená na maximálně 300 symbolů a 1 500 připojovacích bodů.

PCSCHEMATIC 600
Plně funkční sestava omezená na maximálně 600 symbolů a 3 000 připojovacích bodů.

Vysvětlení pojmu symbol: Prvek (přístroj, součástka) se může skládat z jednoho nebo více symbolů, např.: signálka = 1 symbol, stykač se silovými kontakty a jedním pomocným kontaktem = 3 symboly (cívka, silové kontakty a pomocný kontakt). Symboly svorek v celém projektu a mechanické symboly na první stránce výkresu rozvaděče se do limitu symbolů nepočítají.

Sestavy s omezeným počtem stránek (výkresů):

PCSCHEMATIC Smart 20
Plně funkční sestava omezená na maximálně 20 schematických a mechanických stránek (výkresů), počet stran výpisů není omezen.

PCSCHEMATIC Smart 40
Plně funkční sestava omezená na maximálně 40 schematických a mechanických stránek (výkresů), počet stran výpisů není omezen.

Neomezené sestavy:

PCSCHEMATIC Professional
Plně funkční sestava bez jakéhokoliv omezení.

Další sestavy:

PCSCHEMATIC Demo
Sestava určená pro vyzkoušení programu PCSCHEMATIC, je omezená na maximálně 10 stránek, 40 symbolů a 200 připojovacích bodů. Demo a stručný návod na použití (PCSCHEMATIC praktický návod s příklady) - viz sekce Ke stažení.

PCSCHEMATIC Viewer
Prohlížeč určený pro zobrazení a tisk projektů vytvořených v programu PCSCHEMATIC.

PCSCHEMATIC Education
Školní verze určená pro potřeby výuky, odpovídá rozsahem sestavě PCSCHEMATIC 150 (Mini). Neomezený počet instalací pro jednu školu a její studenty (možno použít pro domácí přípravu). Není určena pro komerční produkci.

Aktuální verze

Verze 20

Nový panel Prvky v projektu, který nahrazuje původní panel Seznam nevyužitých prvků. Přináší přehled o všech přístrojích v projektu a jejich symbolech (použitých a nepoužitých, schematických včetně alternativních, mechanických i možného příslušenství). Nevyužité symboly lze z panelu vložit do výkresu.

Pro každé datové pole čáry je nyní možné nastavit jejich viditelnost ve výkresu, přičemž je možné přidat datové pole čáry s hodnotou do výpisu materiálu typu Seznam prvků a Rozpiska.

Výpis spojů ve formě stránky projektu, do této verze existoval pouze Výpis spojů do souboru (xls, xml, txt).

Dodatečně lze ve schématu individuálně změnit typ připojení dvou spojů z tečky na větvení (vidlička, atd.) a naopak, přičemž změnu lze provést pro spojení na vybrané čáře, ve vybrané oblasti, nebo na celé stránce.

Ke všem textům je možné ve výkresu přidat vztažnou (odkazovou) čáru zakončenou šipkou.

Od této verze si program pamatuje stav hlavičky každé stránky projektu, takže pokud se dodatečně zamění hlavička na stránce za jinou, nová hlavička bude mít nastavený stejný stav (pokud ho ovšem má také).

Pokud chcete nahradit font PCSCHEMATIC jiným, než v seznamu fontů, můžete použít OSI font, který je volně ke stažení.

Nyní je možné nastavit počet úhozů, po kterých program zalomí text psaný v editoru textu na další řádku. Nastavení lze provést pro všechny stránky projektu, nebo jenom pro výpisy.

Modul Asistent montáže má nyní možnost přidat poznámky ke spojům, nastavit filtry zobrazení a otevřít externí soubor (pokynu k montáži) z prostředí modulu.

Vylepšený Asistent záznamu databáze umožňuje vytvořit „3D model součástky“ s pomocí nového databázového pole AutoMech a zadání rozměrů součástky, umístění vývodů, typu vývodů (zakončení) a směru montáže.

více o verzích »

Technická podpora

Základní technickou podporu (telefon, email, TeamViewer) poskytujeme všem uživatelům programu. Rozšířenou technickou podporu poskytujeme pouze v rámci údržby.

Údržba (maintenance) programu

Každoroční aktualizace programu (update) + služby nad rámec základní podpory jsou dostupné v rámci tzv. roční údržby programu. Údržba jako placená služba není povinná, ale při pozdějším pořízení se částka za obnovení údržby zvyšuje. Údržbu je možné obnovit, pokud daná verze programu není pozadu o více než 6 verzí.

Prospekty

Ke stažení

Demoverze

Pokud si chcete program PCSCHEMATIC vyzkoušet v omezeném režimu Demo můžete jej stáhnout z odkazu, který Vám přijde v odpovědi na zprávu odeslanou nám z mailového fromuláře níže:

Návod, tipy a triky

Výuková/ukázková videa

Video kanál PCSCHEMATIC (YouTube) nabízí názorné ukázky práce s programem - ukázky správného/doporučeného použití.
Videa přibližují uživatelské prostředí a demonstrují možnosti programu, díky své názornosti a obsaženým informacím slouží také jako nápověda / výukový materiál.

Databáze prvků

Program PCSCHEMATIC Viewer

Zde můžete stáhnout instalační soubor programu PCSCHEMATIC Viewer v.20.

PCSCHEMATIC Viewer slouží pro zobrazení a tisk projektů vytvořených v programu PCSCHEMATIC.

• PCSCHEMATIC Viewer v.20

Preferovaný jazyk programu (čeština) se vybere během instalace programu.

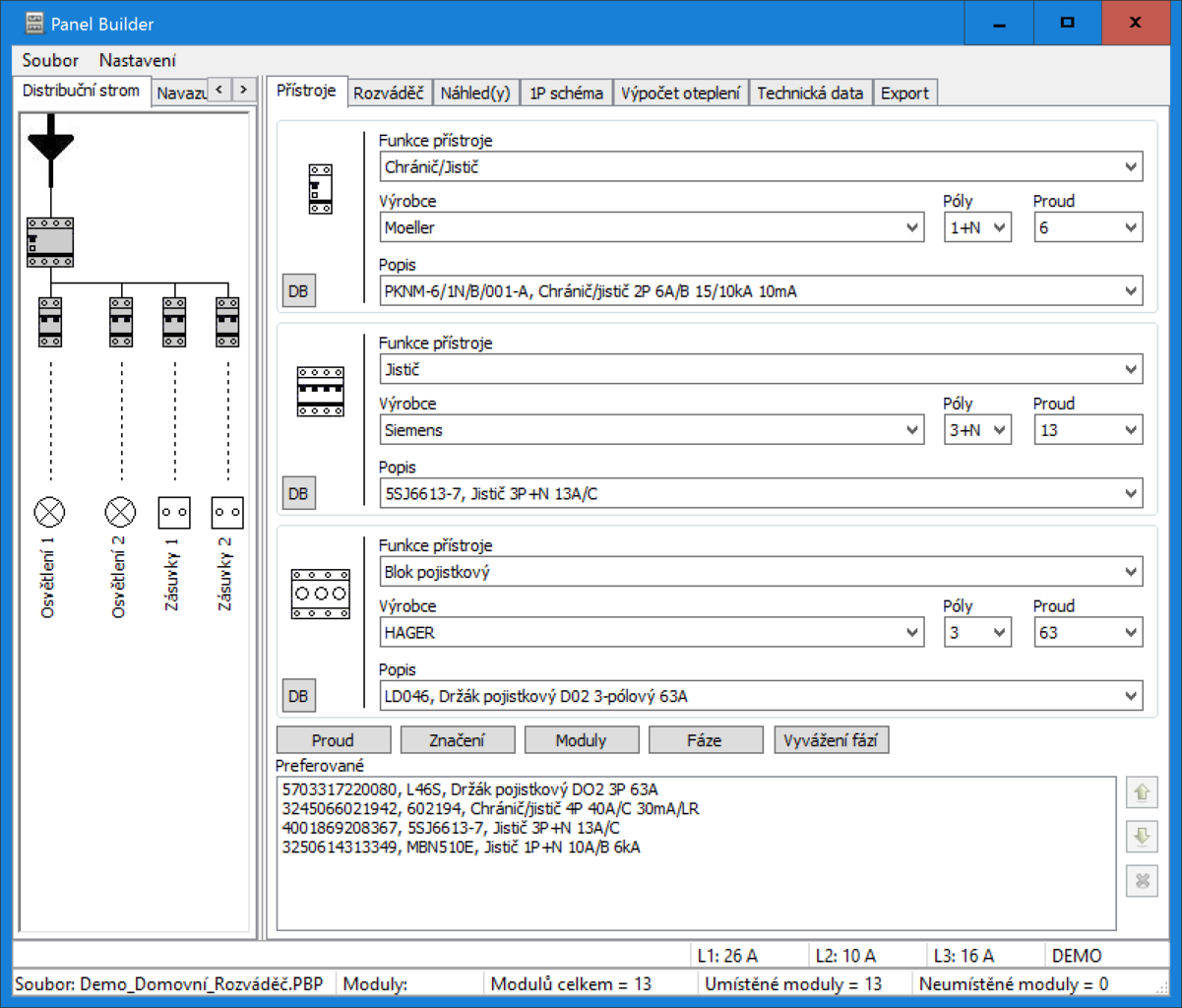

Externí aplikace

Zde je odkaz na externí aplikace, které rozšiřují možnosti programu PCSCHEMATIC.

Ceník

Uvedené ceny platí od 1. 1. 2020

Ceny jsou uvedeny bez DPH (21%) a mohou se měnit
