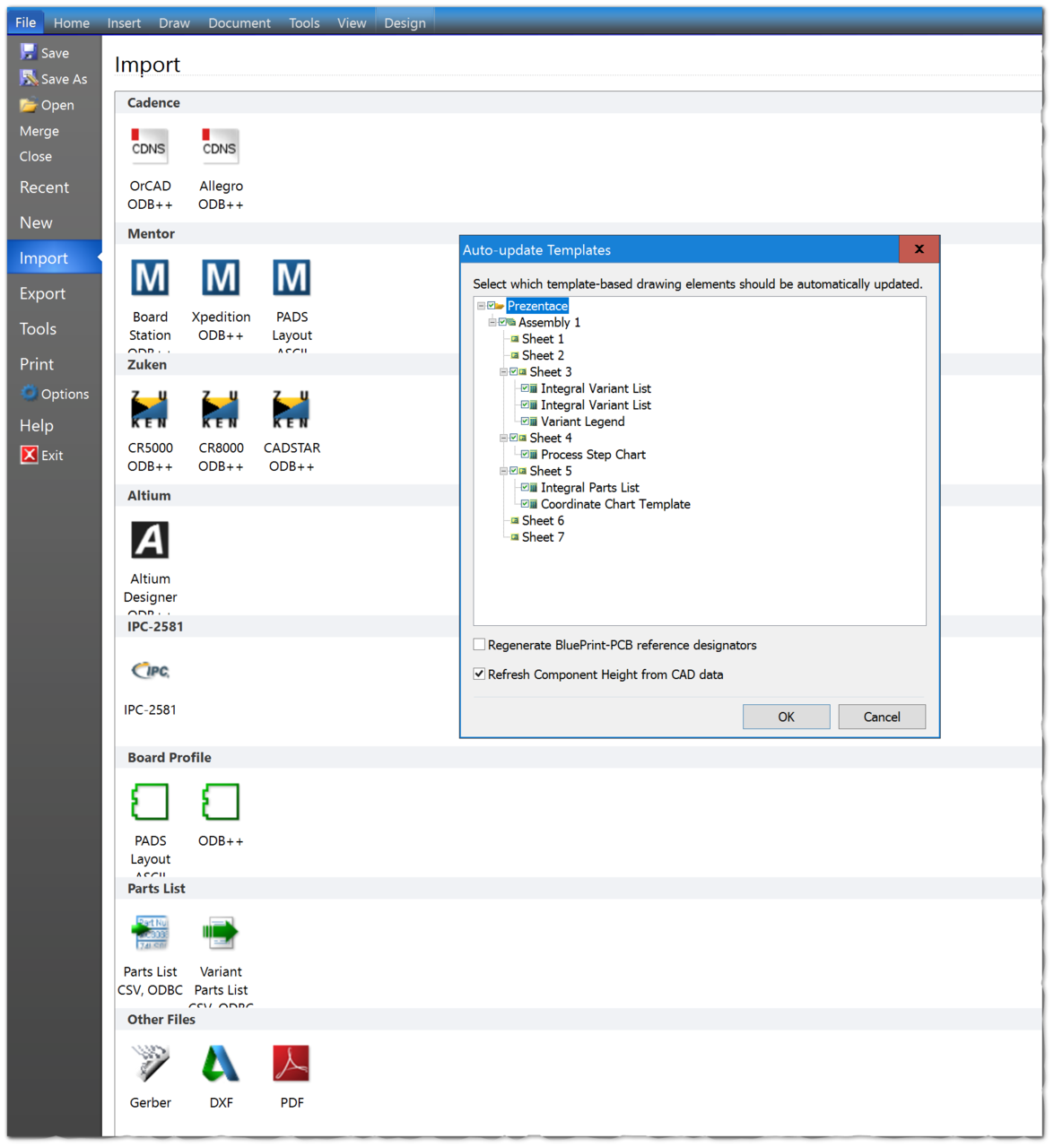

Díky načtení dat z návrhového programu ušetříte čas zadávání parametrů již jednou vytvořeného projektu a vyvarujete se chybám, které by při dalším ručním zadávání mohli vzniknout. Data z návrhu jsou uchovávána v databázi dokumentace stejně jako její vzhled sestavený z grafických prvků. Při jakékoliv změně dat je vygenerování výstupu nedílnou součástí výrobního procesu a jsou v takovém případě dostupná i pro načtení do databáze dokumentace, kde se provedená změna zobrazí bez dalších ručních úprav.
Podobně snadná změna může být praktikována i v případě potřeby dokumentace kompletně odlišného návrhu. Načtete výstupní data návrhového programu se obsah dokumentace změní, přičemž zůstane zachováno její rozložení a celková podoba. Jednotlivé detaily, jako ruční úpravy desky po výrobě, je možné dodatečně doplnit.
Všechny prvky jsou sdružené do několika skupin, které jsou popsané níže. Z již vytvořených prvků lze vytvářet skupiny nebo specifikovat vlastní formát těchto prvků a ukládat je do galerie pro pozdější použití.
Běžné prvky
Tato karta obsahuje všeobecně použitelné knihovní prvky, které mohou být využity na libovolných stránkách dokumentace bez ohledu na to, jestli dokumentují holou desku nebo osazovací proces. V této skupině naleznete textová pole, obecné tabulky, razítka, kóty všeho druhu, odkazy na jiná místa dokumentu, jednoduchou grafiku čar, kružnic a dalších prvků.
Dokumentace holé desky
Neboli Fabrication drawing, list dokumentace s tímto obsahem nabízí využití knihovny s prvky pro popis postupu výroby a samotné holé desky. Obsahuje grafiku řazení vrstev, prokovů a jejich odvrtání, parametry V-drážky, minimální šířka cesty, výkres a seznam vrtání a přizpůsobitelné pohledy na desku, ze shora, ze spodu, z boku, …
Dokumentace osazování
Neboli Assembly drawing, list dokumentace s tímto obsahem nabízí prvky s vztahující se k rozmístění a osazování součástek, seznam materiálu, jednotlivé varianty nebo osazovací kroky. Samozřejmostí jsou pohledy na horní či spodní stranu desky, ale i boční pohled v libovolném jejím místě, zvětšovací lupu a poznámky pro osazení.

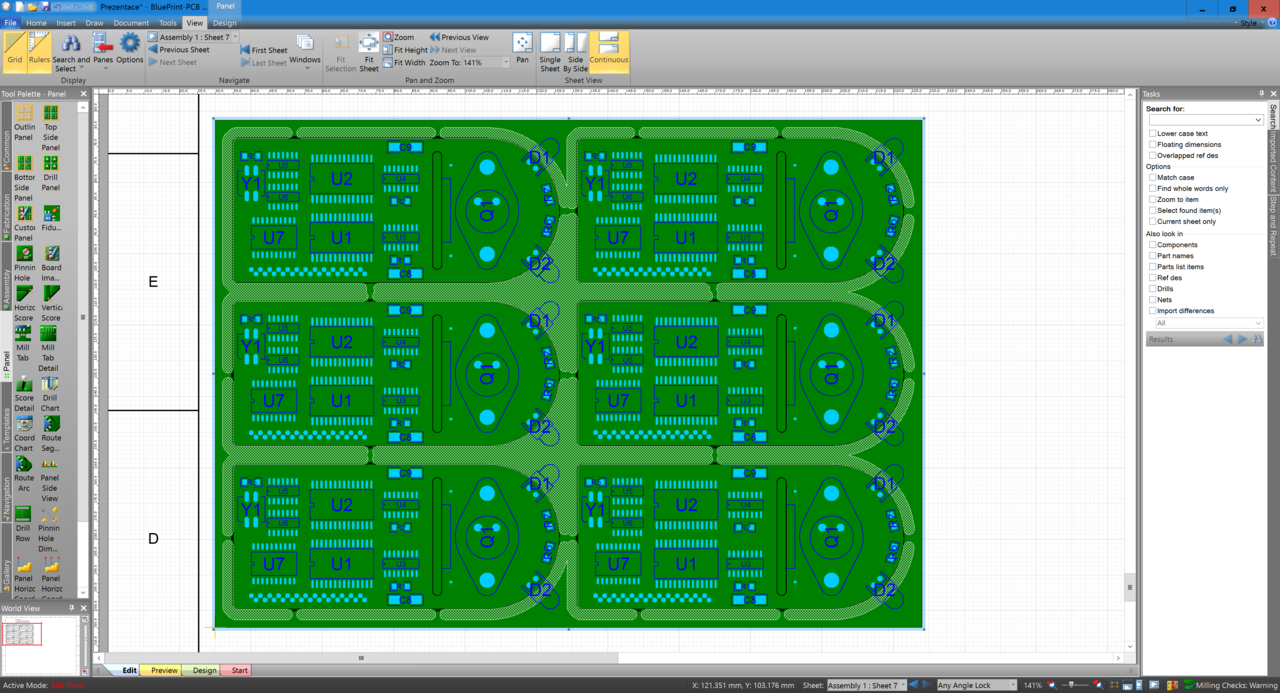

Panel
Pro dokumentování panelu nebo jeho osazení existuje další sada prvků, které nepoužijete na jiném výkresu jako frézované drážky, vylamovací krčky, fiducialy, otvory pro uchycení a pohledy na celý panel.
