PCSCHEMATIC

A PCschematic bővebb leírása és magyarázata az elektrocad oldalon olvasható.

A PCschematic egy Windows alapú CAD program, mely az erősáramú villamossági projektek, épületvillamossági tervek és dokumentumok elkészítéséhez lett kifejlesztve és a legújabb, 19-es verzió, már a Windows 10 alatt is alkalmazható. A program Dániából származik, ahol nagyon sikeressé és közkedveltté vált mint a nagyobb és a kisebb cégeknél is. A szoftvert a világ összes kontinensén forgalmazzák. A program gyártója, a PCSCHEMATIC, egy az elektronikai és villamosipari CAD programok fejlesztésében és alkalmazásában több mint húszéves tapasztalattal rendelkező dán cég. Ennek következtében a program a felhasználók szükségleteinek érdekében lett kifejlesztve. A program eredeti változata angol vagy dán nyelvű, de általunk magyar nyelvű környezetben is alkalmazható. A szoftver magyarországi forgalmazását és a magyar felhasználók támogatását cégünk látja el.

A program az erősáramú áramkörök és kapcsolószekrények tervezésén kívül nagyon jól alkalmazható az automatizáció, biztonságtechnika, telekommunikációs hálózatok, pneumatikus és hidraulikus rendszerek területén is. Ezáltal a felhasználó egy olyan komplex tervezőrendszerhez jut, amellyel a projektbe nemcsak a vezérlő elektromos részek, hanem azzal együtt a vezérelt egységek is belefoglalhatók. A program nyitottságának köszönhetően az egyes elektromos és mechanikus szimbólumok - tervjelek, valamint a listák, jegyzékek és egyéb táblázatok a program szimbólumszerkesztőjével tetszőlegesen szerkeszthetők, a felhasználó igényei szerint testre szabhatók. A szimbólumkönyvtárak és az adatbázis tetszés szerint akár saját szimbólumokkal, adatokkal, alkatrészekkel is bővíthetők.

A PCSCHEMATIC Automation úgy lett megtervezve, hogy a felhasználó munkáját maximálisan megkönnyítse. Az alapvető és más programokból is jól ismert rajzoló funkciókon kívül a program egy egész sor, az erősáramú villamossági tervezéshez szükséges, funkciót is kínál. A program sok rutinfeladatot automatikusan elvégez, úgy mint automatikusan megrajzolja az alkatrészek közötti csatlakozásokat, a rajz módosításakor a vezetékeket automatikusan átszámozza és megváltoztatja az alkatrészek jelölését, elkészíti a szükséges listákat és jegyzékeket, ellenőrzi a tervezést, stb. Az előre elkészített sablonok segítségével a tervek nagyon gyorsan összállíthatók. A sablonok és egy, az Excelben megírt, táblázat segítségével a projektek automatikusan generálhatók. A projektben szereplő tervjelek dokumentálása néhány kattintással elvégezhető. A külföldre készített projektek igen gyorsan idegennyelvűvé varázsolhatók a program szövegfordítója segítségével. A program ezt mind az idevonatkozó, a tervezést érintő, EU-s szabványok igényei szerint végzi. A program gyártója együttműködik az EU idevonatkozó szabványainak kidolgozásában.

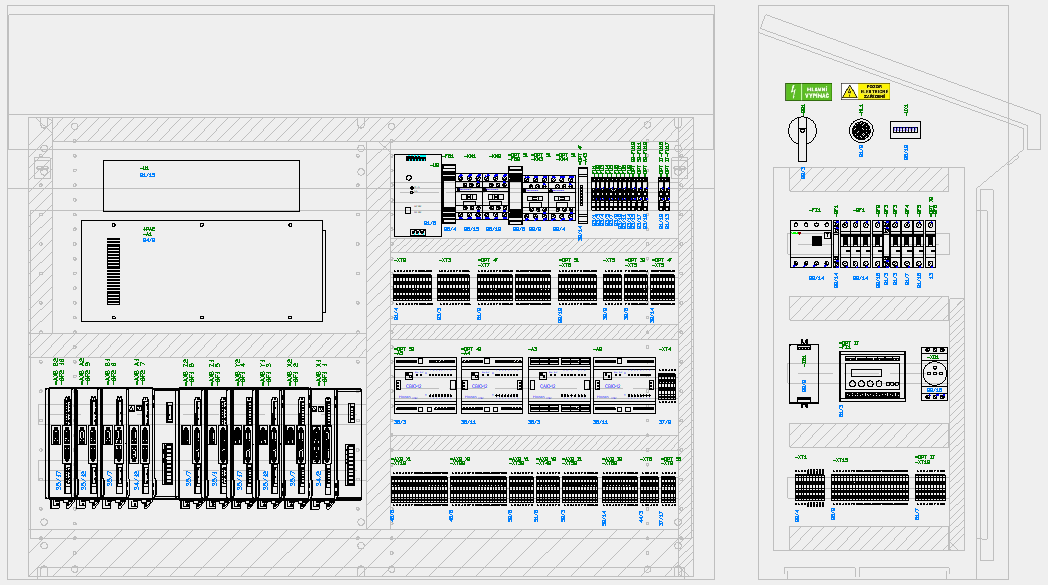

A program projektorientált, ami annyit jelent, hogy a projekt összes részét egyetlen fájl tartalmazza: kapcsolási rajzok, mechanikus tervek (a kapcsolószekrény mechanikus ábrája), tartalomjegyzék, szükséges anyag és alkatrész jegyzékek, táblázatok, részletes tervek és kapcsolások, stb. Lehetőség van több projekten való egyidejű munkára is, amikoris az egyik projekt részei átmásolhatók egy másik projektbe. Egy projekt korlátlan lapszámot tartalmazhat, és minden lapon 255 rétegen - fólián dolgozhatunk. A kábelezés (épületvillamosság) rajzolásakor az egyes elemek és kábelek a szükséges magasságokban helyezhetők el, a program automatikusan generálja az installáció izometrikus (térbeni) ábrázolását és automatikusan kiszámítja az egyes kábelek, vezetékek hosszát.

A program használata könnyen elsajátítható, mivel ez egy Windows alapú program, amely használatával megkönnyíti a felhasználó munkáját. A programhoz magyar nyelvű felhasználói kézikönyvet is mellékelünk.

A szimbólumkönyvtárak
A program tartozékai az IEC/EN szabvány szerint készített sematikus és grafikus szimbólumok - tervjelek az automatizációs, villamos installáció, hidraulikus, pneumatikus, biztonságtechnikai rendszerek és a folyamatábrák rajzolásához. Továbbá a könyvtárakban megtalálhatók a PLC-k, érzékelők, épületek installációs alkatrészeinek, számítástechnikai és telekommunikációs, biztonságtechnikai szimbólumok is. A felhasználók tetszés szerint saját szimbólumaikkal is bővíthetik a szimbólum könyvtárakat, vagy a meglévők igény szerint módosíthatók. A kapcsolási rajzban felhasznált alkatrészek alapján a program automatikusan megkeresi azok mechanikus ábráit, melyek a projekt mechanikai rajzaiban használhatók (például a kapcsolószekrények elölnézeti ábráiban).

Az alkatrészadatbázis
Különleges előnye a programnak, hogy néhány ismert elektrotechnikai gyár külön ehhez a programhoz megalkotta saját termékeinek adatbázisát. Az alkatrészek közös információin kívül – amilyenek a EAN szám (vonalkód), leírás, gyártó és ár, az adatbázisok tartalmazzák mindkét, elektromos (sematikus) és mechanikai szimbólumát is. A program része az alkatrészek adatbázisa olyan cégektől, mint az ABB, AEG , Hager, Mitsubitshi, Moeller, Merlin, NKT, Omron, Siemens, stb – összesen közel 42 000 alkatrésszel. Ezen adatbázis segítségével könnyen és biztonságosan rajzolhatók meg a kapcsolási rajzok és a mechanikai rajzok is, mivel a szükséges információk a valóságnak megfelelően állnak a rendelkezésünkre. Ezenkívül a beépített ODBC interfészen keresztül a program kapcsolódhat az Oracle-hez és az Access-hez is. A külső adatbázis így importálható és integrált részévé válhat a programnak. Természetesen, a PCschematicban saját szükséglet szerint alakítható ki az egyéni adatbázis. A program integrálható a nagyobb vállalatok SAP rendszerébe is. Az új Alkatrészvarázsló funkcióval az adatbázis nagyon könnyen bővíthető saját elemekkel.

Listák és táblázatok
A PCschematic programban előre definiálhatók a saját anyaglisták, PLC-k, kábelek, címkék és különböző táblázatok mintája (a felhasználó saját elképzelése szerint). Ezek a listák bármilyen módosításkor automatikusan aktualizálódnak. Megalkothatók, mint a projekt önálló oldalai, vagy mint felhasználói fájlok, amelyek könnyen átalakíthatók az elektronikus vásárláshoz szükséges adatokká.

Rajzok exportja és importja és képek importja
A többi CAD programhoz hasonlóan a PCschematic is lehetővé teszi a más CAD programok DWG/DXF formátumú adatainak importját és exportját. Ezzel lehetőség nyílik más CAD programokban készült rajzok további feldolgozására, ami előnyös lehet az alkatrészek mechanikus ábráinak a szimbólumkönyvtárba való importálásához vagy az épületvillamosségi rajzok esetében az épületek alaprajzainak importálása esetében. Ezenkívül a projektekbe bmp, wmf és emf formátumú képek és OLE dokumentumok is importálhatók.

Hálózati alkalmazás
A PCschematic hálózati verziója a hagyományos hálózati lehetőségeken kívül alkalmas pl. a bővített adatvédelemre és a hálózati licensz rugalmas kezelésére – lebegő licensz.

A program néhány további érdekes tulajdonsága:

  • Automatikusan rajzolja az alkatrészek közötti összekötéseket – elég megmutatni, mely kivezetéseket kell összekötni. Ugyanígy automatikusan rajzolja a konstrukciós vonalakat is.
  • A rajzok részeinek másolásakor automatikusan átnevezi az alkatrészek jelölését, átszámozza a vezetékeket stb., így elkerülhető a jelölések duplicitása.
  • Emlékezik az egyszer már beírt szövegre és beírás során azt felkínálja, így egyszerűbb és gyorsabb a beírás. Ez a funkció kikapcsolható.
  • Támogatja a Windows OLE objektumokkal való munkát – a rajzokba beszúrhatók más programokkal készített szövegek, képek, táblázatok (pl. Autocad rajz, Word szöveg, Excel táblázat), vagy fordítva, a programmal készített rajzok beszúrhatók más alkalmazásokba is, pl. a Word-be, a műszaki leírás készítésekor. A beszúrt objektumok a PCschematikban is szerkeszthetők.
  • A kapcsolási rajz egyes részei kerettel megjelölhetők referenciaérték hozzárendelésével. Hasonlóképpen hozzárendelhető a referenciaérték az egyes oldalakhoz is.
  • A kapcsolószekrény egyes alkatrészeinek huzalozása is ábrázolódik, miközben, ha az alkatrészt áthelyezzük, az alkatrésszel együtt az összekötések is áthelyeződnek.
  • Az egér használatát megkönnyítendő, a program tartalmazza a Mouse Chasing Systém programot, mely megkönnyíti a billentyűzet használatát. Az egyes funkcióknak többnyire egykarakteres gyorsbillentyűje van, pl. a szimbólumokat az “S” billentyűvel kapcsolhatjuk be.

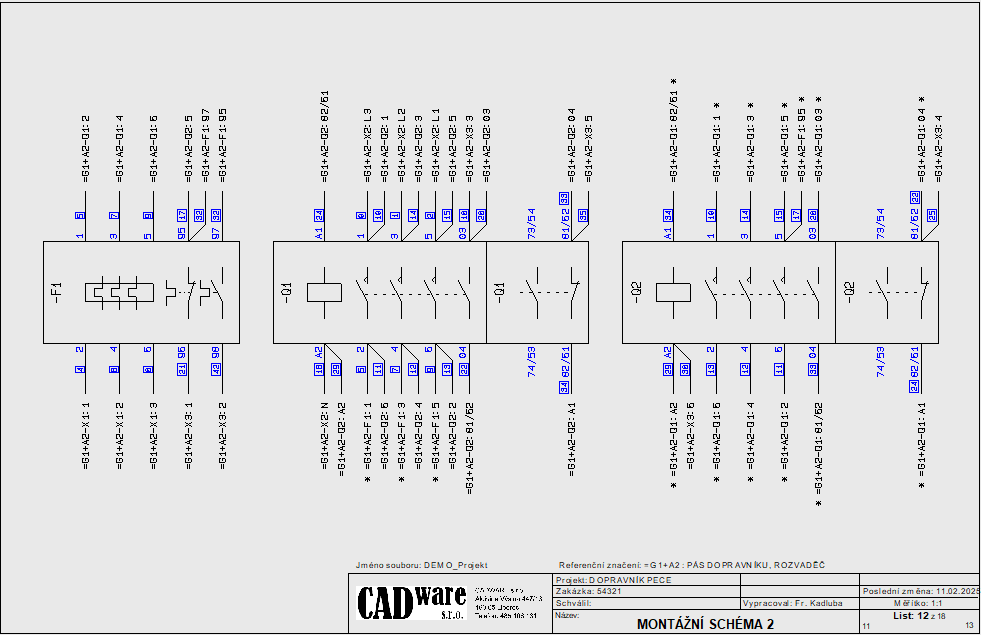

  • A kapcsolószekrények összeszerelését megkönnyítendő ú.n. szerelési rajz is generálható, amelyből a berendezés könnyen behuzalozható.
  • A tervből néhány kattintással automatikusan generálhatók a huzalkapcsok, kábelezések külön dokumentációi, amelyek tetszés szerint a projekthez csatolhatók.

A PCschematic kiszerelése:

  • demo verzió
  • - (a program vásárlás előtti megismerésére, tanulásra) teljesértékű (csökkentett adatbázissal az összes funkció használható), maximálisan 40 tervjel vagy 200 csatlakozópont használatáig (kérésre ingyenesen hozzáférhető az oldal alján található elérhetőségünkön).
  • alap verzió (MINI 150 vagy FLEX 150) - egy projekten belül 150 szimbólumra - tervjelre vagy 750 csatlakozópontra korlátozva.
  • alap verzió (MINI 300 vagy FLEX 300) - egy projekten belül 300 szimbólumra - tervjelre vagy 1500 csatlakozópontra korlátozva.
  • smart verzió (SMART 20) - egy projekten belül 20 kapcsolási, ill. előnézeti rajz típusú oldalra (együtt számítva), korlátlan mennyiségű szimbólum alkalmazásával.
  • smart verzió (SMART 40) - egy projekten belül 40 kapcsolási, ill. előnézeti rajz típusú oldalra (együtt számítva), korlátlan mennyiségű szimbólum alkalmazásával.
  • teljes verzió (FULL) - korlátlan méretű projektek tervezésére.
  • hálózati verzió (FULL NET)
  • lebegő licensszel 1 vagy több igény szerinti felhasználói licensszel.
  • oktatási verzió
  • multilicensz az oktatási intézményen belül (az alap verzió (MINI 150) korlátozásaival). Kizárólag oktatási intézmények számára.

A szoftver árlistája:

PCSCHEMATIC Automation - alap verzió MINI 150/750 = 950 EUR
PCSCHEMATIC Automation - alap verzió MINI 300/1500 = 1350 EUR
PCSCHEMATIC Automation - teljes verzió FULL = 3040 EUR
PCSCHEMATIC Automation - hálózati verzió FULL NET, lebegő licenc = 3730 EUR

PCSCHEMATIC Automation - SMART 20 verzió = 1474 EUR
PCSCHEMATIC Automation - SMART 40 verzió = 2115 EUR

PCSCHEMATIC Automation - oktatási verzió = 795 EUR
(MINI 150 multilicensz, kizárólag oktatási intézmények számára)

A "FULL" verzió hosszabb-rövidebb időre bérelhető is. A részletekért kérjük keressenek az elérhetőségeinken.

Az árak egy felhasználói licenszre vonatkoznak és ÁFA és postaköltség nélkül értendők. Többfelhasználói licensz egyidejű megvásárlása esetén jelentős, mennyiségfüggő kedvezményt adunk.

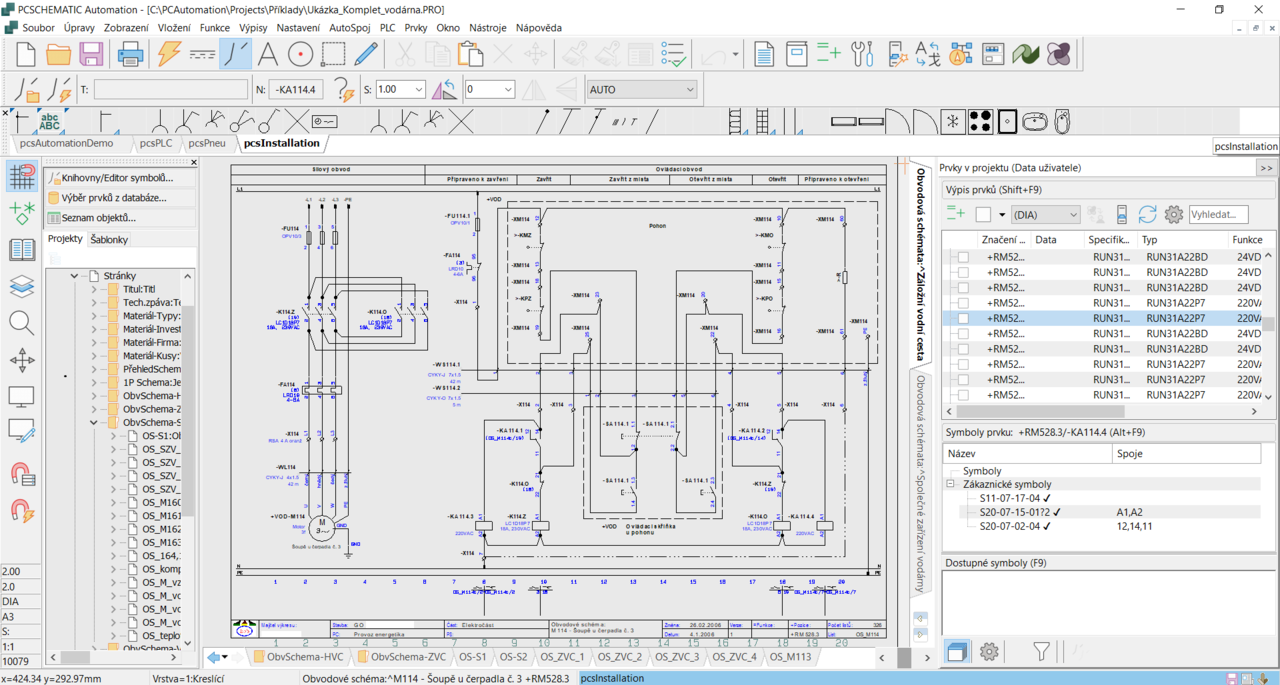

Az alábbi ábrákon a program magyar környezetben látható:

Egy projekt bármennyi rajzot és leírást tartalmazhat, melyeket a lap alsó részén található füleken láthatunk. Minden rajzon 255 rétegen - fólián dolgozhatunk. Az alaktrészek könyvtárában az egyes alkatrészek sematikus jelein kívül bármilyen további információ eltárolható (attribútum), így a valós képe és a térbeli alakja is. A felhasználó a könyvtárat saját elemeivel is bővítheti. A bal alsó sarokban az egész rajz látható.
