CAM350

Úvod

CAM350 od firmy Downstream Technologies je modulární CAM program pro zhotovení podkladů pro výrobu holé desky plošných spojů, výrobu šablon, případně i pro osazování (program BluePrint-PCB od stejného výrobce je pro tento účel výrazně lepším nástrojem). Pracuje s výstupy z programů pro návrh desek plošných spojů (Gerber, IPC-2581, ODB++, Excelon, …). Zobrazuje, kontroluje tato data a umožňuje jejich úpravu před vlastní výrobou, například panelizaci, detekci a odstraňování chyb návrhu z pohledu výroby, které nejsou shodné s běžnými DRC pravidly v návrhových nástrojích.

K dispozici je několik připravených sestav modulů, které lze rozšiřovat o další funkce podle potřeby. Možnost psaní a nahrávání maker usnadňuje a zrychluje práci s programem. Program existuje v lokální i síťové verzi.

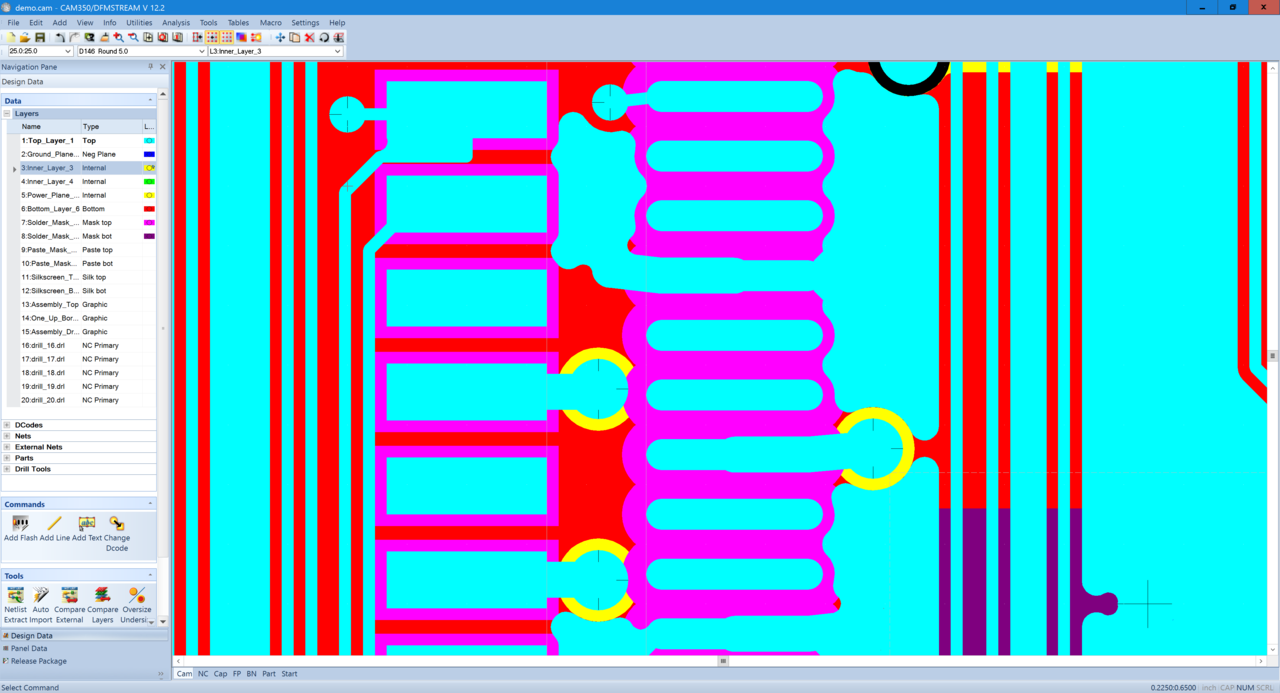

Ukázky

Sestavy

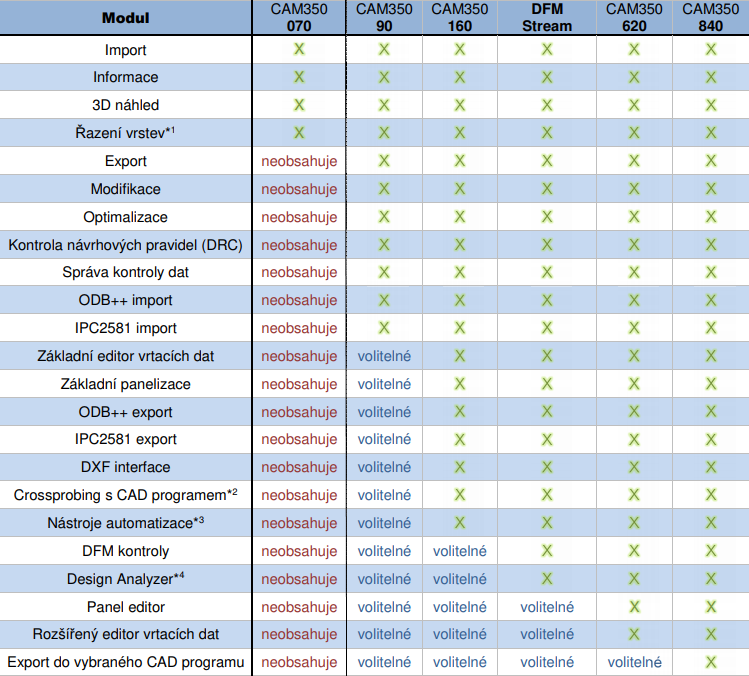

Připravené sestavy určitých modulů jsou cenově zvýhodněné oproti jednotlivým modulům vybraným individuálně. Nicméně libovolnou sestavu lze doplnit o další moduly podle potřeby již při nákupu nebo dodatečně, při aktivním servisu (maintenance) - viz sekce Technická podpora. Přehled jednotlivých modulů a připravených sestav naleznete v sekci Ke stažení. Každá sestava obsahuje funkce té předchozí (uvedené nad ní) a rozšiřuje je.

Dva moduly (výstup pro Camtek AOI a přímý vstup z CAD programu pro návrh desek) nejsou automaticky obsažené v žádné sestavě a v případě zájmu je nutné je dokoupit.

CAM350-90

Základní sestava pro import a úpravu dat navržené desky (Gerber, IPC2581, ODB++), jejich zobrazení, kontrolu dodržení návrhových pravidel (DRC), editaci, optimalizaci a export dat (Gerber, Excelon).

CAM350-160

Rozšířená sestava obsahuje funkce (moduly) té předchozí: import a úpravu dat navržené desky (Gerber, IPC-2581, ODB++), jejich zobrazení, kontrolu dodržení návrhových pravidel (DRC), editaci, optimalizaci a export dat (Gerber, Excelon).

Rozšiřuje funkce o moduly importu/exportu DXF, export formátů ODB++ a IPC2581, schopnost ladění skriptů, základní panelizaci pomocí step and repeat a křížové odkazy CAM350 s programem pro návrh desky (Crossprobing). Křížové odkazy fungují obdobně jako v případě přímého propojení mezi schématem a deskou jednoho návrhového programu. Funkce je užitečná pro rychlé hledání a opravování chyb návrhu z hlediska vyrobitelnosti desky.

CAM350-520 – DFM Stream

Sestava zaměřená na podrobnou kontrolu desky z pohledu její výroby (DFM), navazuje na předcházející sestavu, obsahuje import a úpravu dat navržené desky (Gerber, IPC-2581, ODB++), jejich zobrazení, kontrolu dodržení návrhových pravidel (DRC), editaci, optimalizaci a export dat (Gerber, Excelon, ODB++, IPC2581), import/export DXF, základní panelizaci, schopnost ladění skriptů a křížové odkazy CAM350 s programem pro návrh desky (Crossprobing).

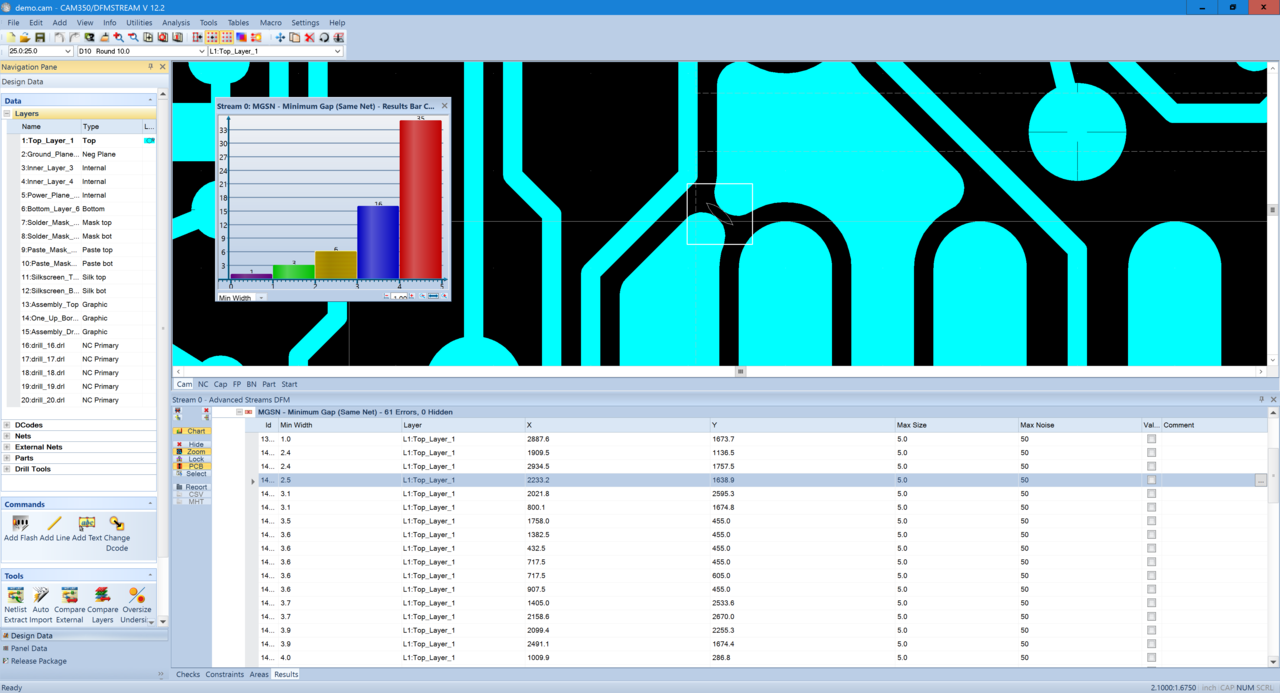

Dále rozšiřuje tyto funkce o DFM kontroly, jejich plánování, rozložení a dávkování, také obsahuje modul složitosti návrhu z pohledu vyrobitelnosti (třídy přesnosti) a informace o technologiích konkrétních výrobců DPS.

CAM350-620

Sestava pro základní úroveň kompletní výroby desky , navazuje na předcházející sestavu, obsahuje import a úpravu dat navržené desky (Gerber, IPC-2581, ODB++), jejich zobrazení, kontrolu dodržení návrhových pravidel (DRC), editaci, optimalizaci a export dat (Gerber, Excelon, ODB++, IPC2581), import/export DXF, základní panelizaci, schopnost ladění skriptů, křížové odkazy CAM350 s programem pro návrh desky (Crossprobing)  DFM kontroly desek, jejich programování, dávkování a také ladění skriptů.

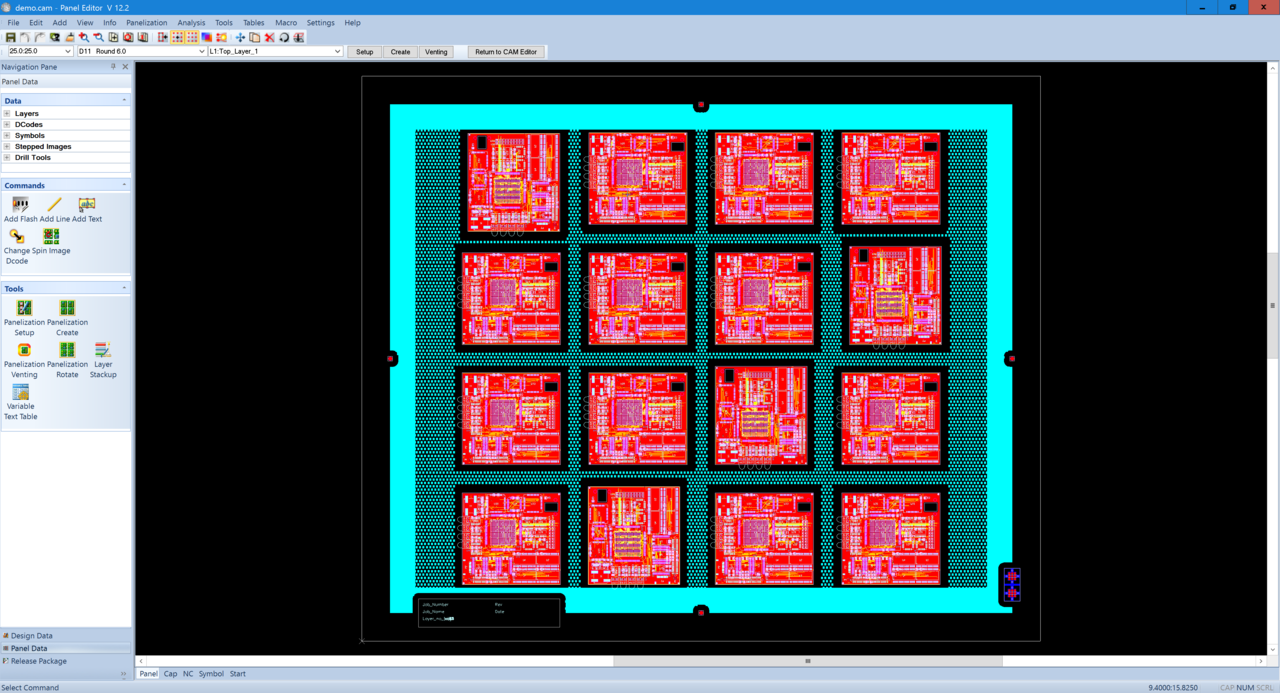

Rozšiřuje ji o kompletní editor panelu (venting, fiducials, okolí a vyplnění panelu mědí, uložení nastavených motivů) a kompletní editor vrtání a frézování desky (vrtání a frézování zadaných tvarů, převod vrtacích dat na Gerber data).

CAM350-840

Nejvyšší možná sestava, obsahuje funkce všech předcházejících, Sestava zaměřená na podrobnou kontrolu desky z pohledu její výroby (DFM), navazuje na předcházející sestavu, obsahuje import a úpravu dat navržené desky (Gerber, IPC-2581, ODB++), jejich zobrazení, kontrolu dodržení návrhových pravidel (DRC), editaci, optimalizaci a export dat (Gerber, Excelon, ODB++, IPC2581), import/export DXF, základní panelizaci, schopnost ladění skriptů, křížové odkazy CAM350 s programem pro návrh desky (Crossprobing), DFM kontroly desek, jejich programování a dávkování, modul pro ladění skriptů, kompletní editor panelu, vrtání a frézování.

Rozšiřuje funkce předchozích sestav o reverse engineering, výstupy pro testery Flying Probe a přímý výstup do konkrétního programu pro návrh desky plošných spojů DPS.

CAM350-070

Je určená pouze pro zobrazování výrobních dat. Vzhled a ovládání je shodný s ostatními sestavami, ale umožňuje pouze načítání, nikoliv úpravu Gerber a vrtacích (NC) dat. Obsahuje možnost načítání netlistu a tabulky apertur, podporuje 3D zobrazení rozvrstvení desky, měření a informace o jednotlivých částech.

CAMvu

Sestava je určená pro prohlížení uložených databází z programu CAM350. Prohlížeč si můžete stáhnout zdarma po vyplnění formuláře na stránkách výrobce.

Není prohlížeč obecných výrobních dat, zobrazuje pouze databáze programu CAM350, soubry uložené v jeho formátech (*.cam a *.pdb). Pokud chcete prohlížet gerber nebo jiná data pro výrobu před načtením do programu CAM350 potřebujete, nejméně sestavu CAM350-090 pro úpravu nebo CAM350-070 pro prohlížení.

Sestava je určená pro prohlížení databází uložených v programu CAM350.



---



Aktuální verze

CAM350/DFMStream 14.0

Verze 14.0 přináší přepracované uživatelské rozhraní, spolu s pásem karet (ribbon bar) byly přepracována všechna dialogová okna a celkový vzhled programu. Většina příkazů zůstává stejná, a proto existuje dokument mapující starší příkazy z rozbalovacích menu do na příkazy pásu karet.

Přibyl 3D náhled na desku i její řazení vrstev (Stack-up), který dovoluje návrháři přesnější detailnější obraz vyráběné desky a jejích prokovených otvorů. Tato 3D data je možné exportovat do 3D PDF formátu.

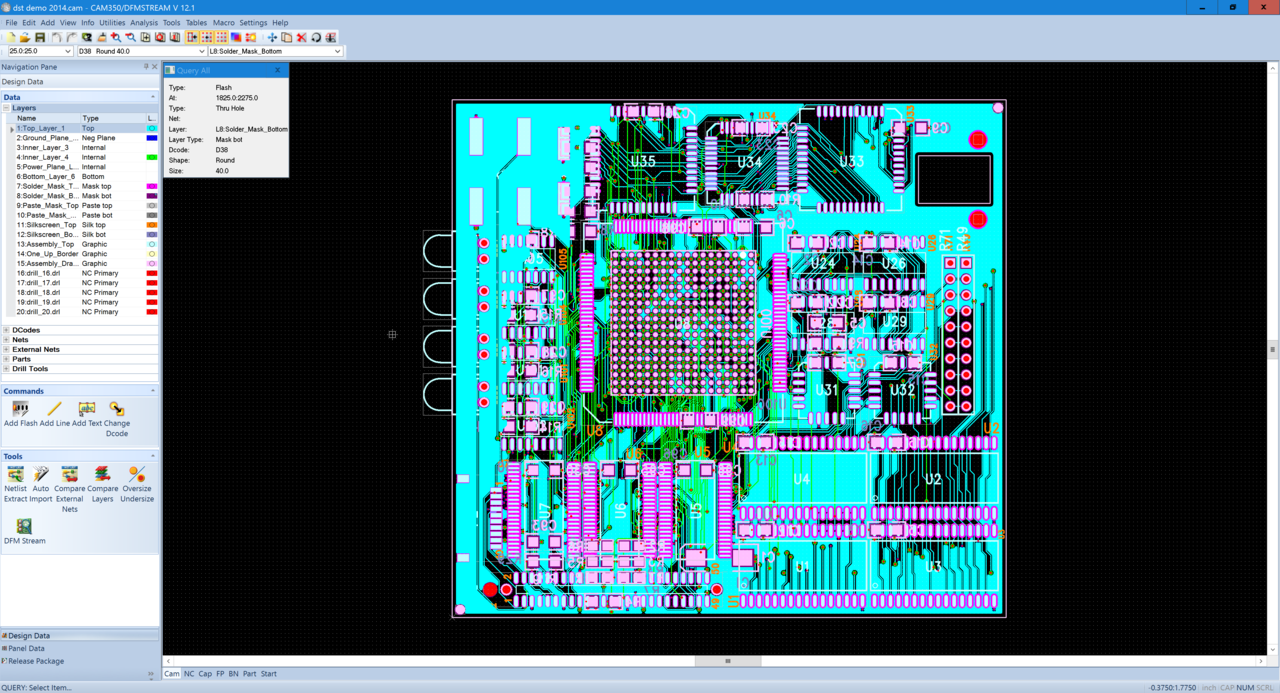

Více informací je možné zobrazovat přímo v datech zobrazené desky. Bublinové informace budou k dispozici kdykoliv kursor zůstane stát na objektem. Podobně jako v návrhovém programu lze zobrazit čísla pinů, názvy cest, apertury v dalších objektech.

Program nadále podporuje pouze 64bitové verze operačních systémů, je podporován Windows 8 a novějšími. Je schopen správného zobrazení na 4K displejích.

Těsnější integrace s programem BluePrint-PCB, pro tvorbu elektronické dokumentace od stejné společnosti (DownStream Technologies), je realizována ukládáním do souborů stejného formátu dpd. Deska zpracovaná v jednom programu lze otevřít v tom druhém bez jakéhokoliv převodu.

Došlo ke změnám v rámci DFMStream a ostatních kontrol a jejich provádění. Úpravy se promítly i do původních kontrol, které nesouviseli s modulem DFMStream. Jsou nyní všechny řízeny stejnými pod-okny. Zobrazování výsledků kontrol se tak výrazně zjednodušilo.

V této verzi byla vypuštěna funkce nahrávání makra přímo z programu (record macro). Je předmětem dalšího průzkumu, zda uživatelé tuto funkci potřebují.

Psaní skriptů bude v budoucnosti (příští verzi 14.1 očekávané v létě příštího roku) možné pomocí jazyka Visual Basic. V nové verzi je stále možné využívat skripty z předchozích verzí v původním jazyce.

Více o verzích >

Technická podpora

Servis, podpora (maintenance) je zajištěna tzv. údržbou, která je platná na 1 rok od nákupu programu. V jejím rámci uživatel automaticky obdrží:

• nově vydané verze
• telefonickou, emailovou i „webinářovou“ (TeamViewer) technickou podporu (v českém jazyce, dostupnou s minimálním časovým prodlením)
• účast na seminářích pro uživatele
• servis s licencemi
• zvýhodněné ceny školení
• možnost ovlivňovat vývoj software
• možnost účastnit se testování programů ve verzi beta před vydáním

Na první rok je poplatek povinný. Pro další roky již povinný není, ale v případě pozdějšího obnovení se částka zvyšuje. Bez údržby stále můžete využívat program v poslední verzi vydané před vypršením údržby.

Ke stažení

            CAMvu - formulář na stránkách výrobce ke stažení prohlížeče dat fromátu CAM350
