Verze PADS Professional

VX.2.6

Sudá verze (zaměřená na přidávání nových funkcí a zlepšování uživatelskými nápady) VX.2.6 byla uvolněna začátkem září a přináší mimo jiné 64bitový simulátor pro AMS založený na jádru používaném programem Questa. Rozšířena byla také podpora LTspice modelů.

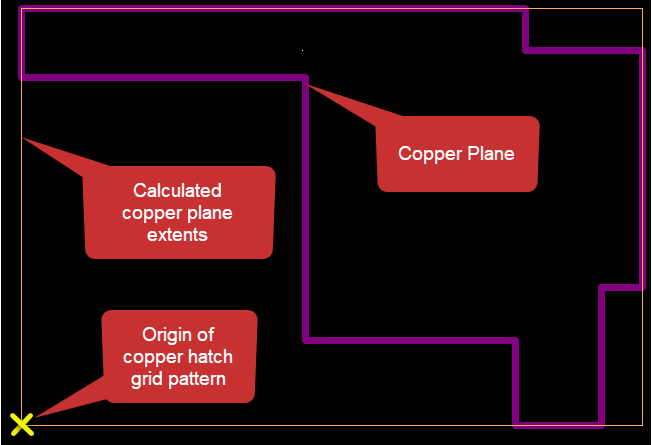

Počátek vyplnění (šrafování) mřížky je nyní ukotven do pomyslného bodu, který je vytvořen zarámováním tvaru rozlévané mědi do obdélníku. Pro obdélníkové mědi to znamená, že mají počátek mřížky ve svém levém dolním rohu, pro složitější tvary vychází tento bod mimo jejich tělo. Nejedná se o počátek rozlitého tvaru, pouze počátek vzoru vyplnění pro udržení stejného vzoru v případě malé změny.

V nové verzi je možné definovat symboly pro vrtací výkres hromadně a při specifikaci výstupu začadit na výkres pouze vybraná vrtání. Lépe tak lze odlišit typy otvorů v desce jako pokovené / nepokovéno, blind / buried.

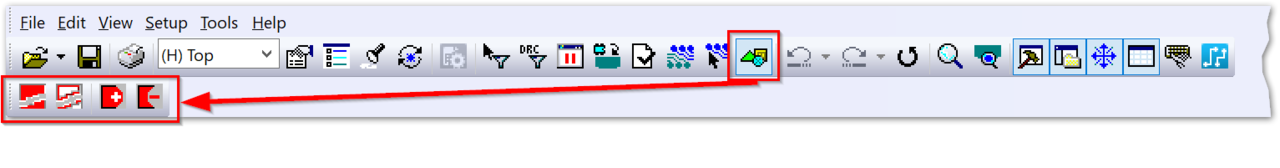

PADS Router byl vybaven příkazy pro vytváření pevné mědi (Copper), která na rozdíl od rozlévané mědi vždy dodržuje nakreslený tvar, a tudíž může způsobit DRC chyby. Přibyl také příkaz pro tvoření vyprázdněných oblastí (Keepout) s možností specifikace co vše se v dané oblasti nesmí vyskytovat.

V Designeru přibyla možnost přidávání uživatelských vrstev pro poznámky a grafiku. Nastavení jejich zobrazení v Display Control je odlišené od zbytku schématu. S tím také souvisí vylepšení exportu PDF a jiných formátů pro účely dokumentace schématu.

PADS Professional je nyní dostupný i v 64bitové verzi.

Vylepšeny byly i rozšiřující možnosti programu pro simulace HyperLynx jak modul DRC tak SI/PI.

VX.2.5

Verze zaměřená především na opravy a zpříjemnění práce s programem.

Výběr typu licence při spuštění Designeru zabraňuje použití širší licence s větším množstvím funkcí, pokud je neplánujete využít.

Funkce Zpět dokáže otevírat zavřené listy. Každý list má svou vlastní historii provedených akcí a je možné se vracet zpět pouze v nich, a nikoliv pro celý projekt.

Byly začleněny uživatelské nápady týkající se symbolů, jednak pro koncový (připojovací) bod pinu v editoru symbolů, který se nyní automaticky umístí do mřížky. Vlastnosti symbolu jsou nyní všechny uložitelné do schránky – existuje možnost je kopírovat.

Všem oknům knihoven přibyla položka pro zadání textového filtru vypisovaných hodnot, podporují zadávání pomocí zástupných znaků (*, +). Filtrování se vztahuje například i na nedokončené prvky, které neodpovídají přístupu „correct by contruction“. Dalším vylepšení týkající se všech oken je lepší podpora pro rozmísťování a změně velikosti oken.

VX.2.4

Rozdělení měděných ploch na Copper Pour (použitelných na No Plane vrstvách) a Plane area (použitelných na Split/Mixed vrstvách) se zjednodušuje na použití Copper Planes na obou typech vrstev (No Plane i Split/Mixed). Tvorba rozlitých ploch mědi je nově dostupná i v programu PADS Router. Možnost sčítat nebo odčítat vytvořené plochy existuje pouze v Routeru, v Layoutu zůstává pouze možnost vytvořit otvor – Copper Plane Cut Out.

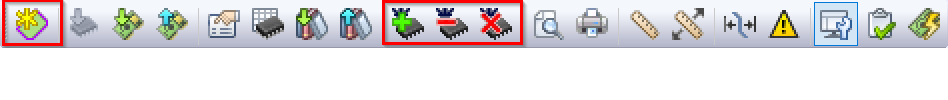

3D zobrazení je rozšířeno o příkazy vytvoření desky z 3D modelu a  párování mechanického modelu (Mate) k dalšímu prvku obdobně jako v mechanických 3D CAD programech. Vytváření desky z modelu umožňuje zadat otvorům v něm vlastnosti jaké budou reprezentovat na desce nebo ji vytvořit bez nich.

Mezi již dostupné překladače přibyla možnost převodu z návrhového programu EAGLE, který momentálně pronajímá pouze společnost Autodesk. V nových verzích EAGLE přibyly nové funkce a program se tak přibližuje schopnostem středních (mid-tier) návrhových systémů jako právě PADS, OrCAD nebo Altium.

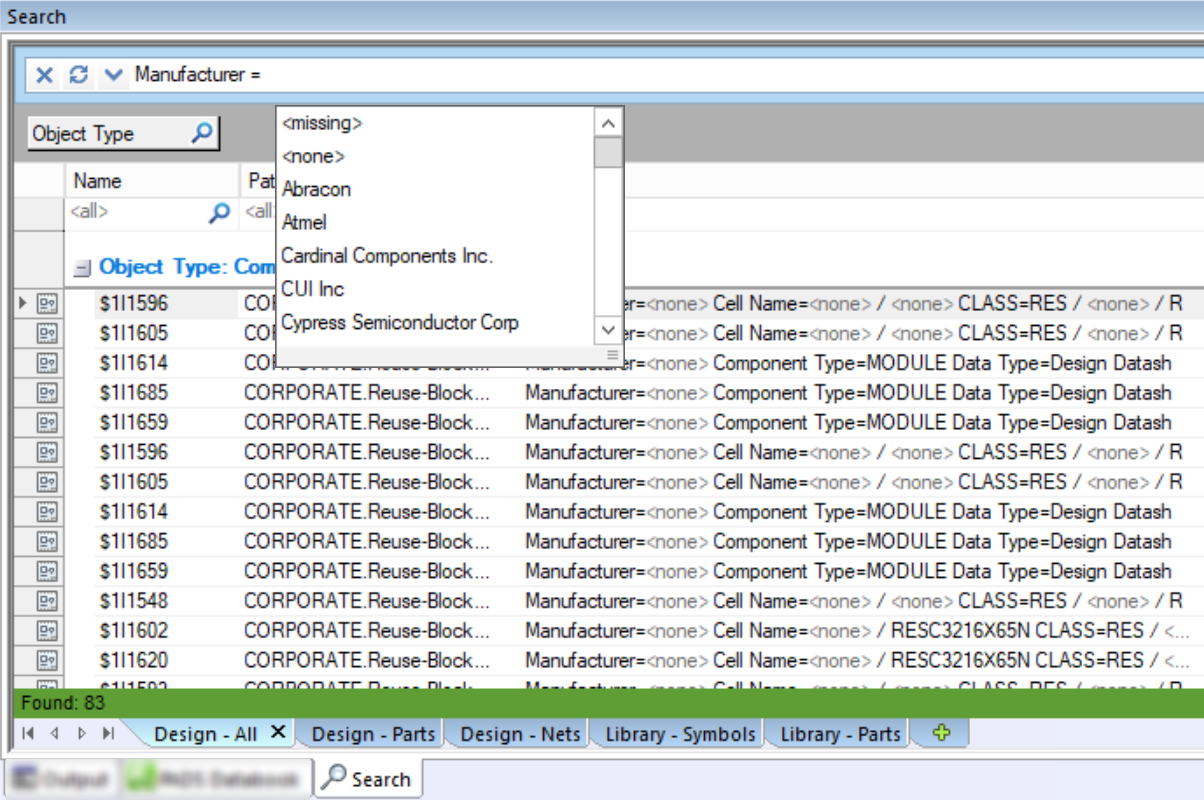

Vyhledávání (google-like) v PADS Designeru nyní umožňuje hledání nevyplněných vlastností (properties) možností zadání hodnoty „missing“ do hodnoty vlastnosti (za rovná se), podobně jako můžete hledat na základě jakékoliv jiné vlastnosti nebo její části.

Sestava PADS pro tvorbu schématu (DS Suite) nově obsahuje rozšířené možnosti simulací (AMS – více běhové simulace Monte Carlo, rozmítání parametrů) i simulace před samotným návrhem desky z oblasti signálové integrity.

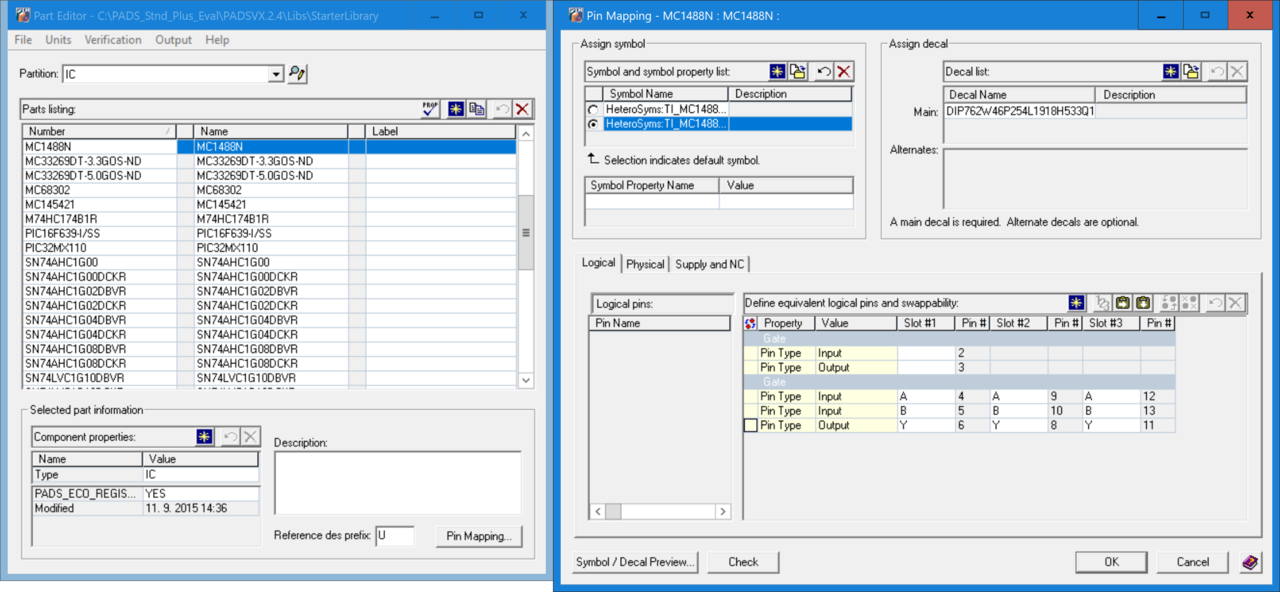

Integrované projekty podporují migraci prvků využívající vlastnost hetero 4 do centrální knihovny. Nový je také Part Editor, který umožňuje vytváření hetero součástek, automatické přiřazování prvků a podporuje běžné i sběrnicové piny. Správa návrhových pravidel v programu CES rozšiřuje možnosti o vytváření šablon na základě sítí existujících v projektu.

VX.2.3

Simulace s modulem AMS umožňuje nově využívat šifrované LTspice a PSpice modely díky rozšíření AMS o tyto simulátory.

Původní kreslení schématu Logic je v této verzi opět součástí instalačního balíku a není jej potřeba stahovat zvlášť. PADS (DX) Designer dále rozšiřuje schopnosti menu Display Control z minulé verze, pro jednodušší ovládání zobrazení a podporující fulltextové vyhledávání. Zlepšení v rámci tvorby schématu se týká i obecného vyhledávání, nahrazování součástek (taktéž uvedeného v minulých verzích), označování sítí a dalších nápadů uživatelů na vylepšení.

V návrhu desky bude automaticky zobrazován dialog pro správné natočení 3D pouzdra součástky po vložení jejího modelu. Základní funkce byly rozšířeny o MCAD Collaborator, který umožňuje komunikovat pomocí návrhů a jejich schválení s mechanickým inženýrem. V Routeru je implementována rozlévaná měď, která se bude dynamicky přizpůsobovat vloženým součástkám a spojům (funkcionalita z programu Xpedition).

VX.2.2

Vylepšení stávající migrace mezi projekty a různými sestavami PADS anebo Xpedition i překladu z ostatních návrhových programů, především překladač schématu z EAGLE do xDX Designeru.

Zrychlení simulace v modulu PADS AMS, rychlejší načítání (o 50 až 60%) složitějších obvodů do simulátoru a zmenšení prodlevy u přidávání nových prvků z panelu nástrojů AMS, při otevřeném panelu Design Properties. Úprava překladače PSpice modelů pro syntaxi, kterou dříve nepřekládal správně.

Sjednocuje aktuální hodnoty (délky) Elektrických sítí (electrical nets) pro Layout, Router a Constraint Manager. Zavádí nový výpočet délky sítě/(propojených) párů pinů pro všechny typy (nejen elektrické sítě) v integrovaných projektech i v případě převodu přes netlist. Nově zahrnuje délka sítě i část připojených pinů a elektrické sítě délku komponent.

PADS 3D nyní podporuje alternativní 3D modely pro pouzdra. Různá pouzdra (decal) jedné součástky (part) nyní mohou mít rozdílné 3D modely a různá pouzdra sdílející součástky (part) a 3D model mohou mít různá přiřazení.

V knihovnách přibyla pro integrované projekty možnost využít „Library Services“, nástroj pro kopírování, přesuny a import/export částí knihoven.

VX.2.1

Aktualizace sestavy, která umožňuje komunikaci s mechanickým CAD systémem, její rozšíření o manažer archivu.

Vylepšení týkající se migrace jak mezi jednotlivými programy od Mentor Graphics, mezi sestavami a knihovnami podporovanými v různých sestavách a verzích, udržování aktuálních překladačů z jiných návrhových programů a překládání pravidel mezi úrovněmi.

Pokračuje ve zjednodušování a zpřístupňování funkcionality v xDX Designeru a v pracování se 3D daty a modely v návrhu desky.

Obnovení možnosti simulace EMC v připojených HyperLynx modulech. Tato možnost byla nedostupná po změně interního simulátoru a je nyní opět možné ji využívat jak na úrovni schématu (LineSim) tak desky (BoardSim). Simulací se také týká implementace posledního IBIS parseru a podporu pro další rychlosti přenosu dat pro DDR paměti. Vylepšování DRC na základě simulací je nyní těsněji spjato s PADS Layout.

PADS VX.2

Rozšiřující moduly

AMS

V současné verzi VX.2 jsou rozšířeny možnosti simulace navrhovaného projektu. Původní nástroje zůstávají dostupné, nicméně je možné využít další funkcionalitu pro simulování elektrických signálů, ale i dalších (mechanických) prvků.

FloTHERM

Můžete spustit simulaci výpočtem dynamiky tekutin (programem FloTHERM) a pomocí něj detailně prozkoumat teplotní poměry na desce, v jejím okolí, v pouzdře i okolo něj.

DC Drop

 Simulovat je možné i pokles napětí na napájecích plochách, pro ujištění, že všechny obvody fungují nejen na správné teplotě, ale také mají napájecí napětí v zadaném rozmezí.

DDR Analysis

Korektní přenos signálů lze ověřit i u zapojení DDRx pamětí pomocí speciální části programu HyperLynx. Vyplněním údajů do průvodce a generováním výstupu ze zadaných dat můžete zkontrolovat, zda parametry přenosu nepřesahují zadané prahy nebo zobrazit výstup jako grafické znázornění v čase.

Všechny simulace jsou realizovány samostatnými programy, které jsou integrované i do PADS a můžete tak využívat jejich možnosti k rychlejšímu odhalování problémů na desce aniž by bylo potřeba vyvářet prototypy.

SystemVision on Cloud

 Funkční simulace obvodu je možné realizovat ve webové aplikaci na cloudu, kde můžete využívat části návrhů kolegů nebo si vytvářet svůj vlastní zcela zdarma. Rovněž můžete vytvořený a simulovaný obvod importovat do schématického editoru a vytvořit z něj desku.

Změny a vylepšení

Migrace mezi na vyšší systémy PADS -> Professional -> Xpedition; převádění projektů ze starých sestav (LS,ES) na integrované převodem knihoven do jedné centrální. Převod z ostatních programů, zaměřený především na převodník z Altia.

Layout

Změna výpočetního jádra pro rozlitou měď zabraňující zkratům a dodržující nastavenou izolační vzdálenost. Podle více než 60 zákaznických dotazů na toto téma.

Zlepšení v odstraňování nepoužitých padů ve vnitřních vrstvách s rozlitou mědí, také atni-pady a termální odlehčení.

Možnost exportu do formátu IPC2581 spolu s vylepšením původních výstupů do ODB++ a PDF i NC Drill a výkres vrtání

Integrované projekty

Pro snížení odlišnosti integrovaných projektů od původních (netlist) je do integrovaných přidána funkcionalita pro Asociované sítě, Virtuální piny a rozšířené možnosti specifikace izolačních vzdáleností mezi obrysem desky a prokovy, pady, cestami.

xDXD

Pokračuje ve zjednodušování používání nastavením méně ikon na výchozí panel nástrojů. Skýtá také možnost vrátit zpět rozšířené počty nástrojů na lištu nastavením.

Začlenění programu pro editaci schématických značek (Symbol Editor), přizpůsobení ovládání, aby více odpovídaly prostředí PADS.

Vylepšení vyhledávání a nahrazování součástek. Googlu podobné vyhledávání v databázi, knihovnách a schématu.

Zjednodušení vkládání křížových odkazů na sítích přes více než jednu stránku. Náhrada staršího systému SCOUT za označování pomocí zón definovaných v razítku (ohraničení) schématické stránky.

Logic

Implementace tří nápadů z Mentor IDEAS.

Zlepšování globální symbolů (GND Off page, VCC), jejich reprezentaci v knihovnách a ve schématu.

VX.2.7

Největší změnou v nové verzi je změna přístupu k součástkám ze stránky partQuest. Tento online zdroj knihovních prvků lze využívat mnohem jednodušeji. Prvky můžete využívat po jejich přetažení ze stránky do Designeru (návrhu schématu). Přetahovat můžete i více prvků najednou.

Designer

Menšími úpravami Designeru jsou nástroje pro správu otevřených karet schématu a sjednocení obecných zkratek s běžně používanou konvencí (pro vyjímání, kopírování, označování). Při tvorbě PDF program upozorňuje na přepisování již existujícího souboru a jeho přepsání. Konečně byl do kontextového menu přidán příkaz Pop pro hierarchické bloky. Detail je oddělení tlačítka pro zobrazení mřížky a přichytávání myši k mřížce.

Výstupy z Designeru do CCE souborů zohledňují vlastnost Forward to PCB, tedy pokud součástka není na desce nebude ani v exportu pro simulační nástroje. PDF výstup podporuje všechny druhy čar Designeru.

Layout

Layout se dočkal zvýšení výkonu při plánování cest, dynamického odsouvání i mazání spojů nebo prokovených otvorů. Přibyla třída (class) pro nepřipojené (Not Connected/NC) piny. Rozmísťování součástek po skupinách je nyní možné i bez předchozího specifikování těchto skupin ve schématu.

Vybírání a (barevné) označování prvků je nyní detailněji rozděleno. Do výběru lze z kontextového menu zahrnout částečně vybrané propoje (spojení pinů), cesty i nety. Zabarvení podle sítí lze rozložit takovým způsobem, aby byla vidět na spoji i barva vrstvy, ve které se nachází. Podrobněji specifikovat lze nyní také vzor pro zvýrazněné nebo vybrané spoje.

Ladění diferenciálních spojů na stejnou délku (SawTune) lze provádět z kontextového menu spoje a při jeho úpravě se zobrazí tuning metter a oblast, ve které se nachází (tuning box).

Hazard explorer (seznam chyb ve zpětné kontrole) dynamicky odebírá každou opravenou chybu, pokud má tuto funkci povolenou přepínačem.

Úprava 3D komponent a komunikace s MCAD se rozšiřuje na jejich import do PADSu a možnosti lehkých úprav (kontury / placement outline).

VX.2.13

Tato verze programu přináší vylepšení následujících funkcí:

• Design Reuse
• Differential and Sketch Routing
• Net Tiebars and Plane
• Multi-hole - Custom Vias and Unified Teardrop
• MCAD Collaboration
• vylepšení programu Designer
• Library Migration Wizard
